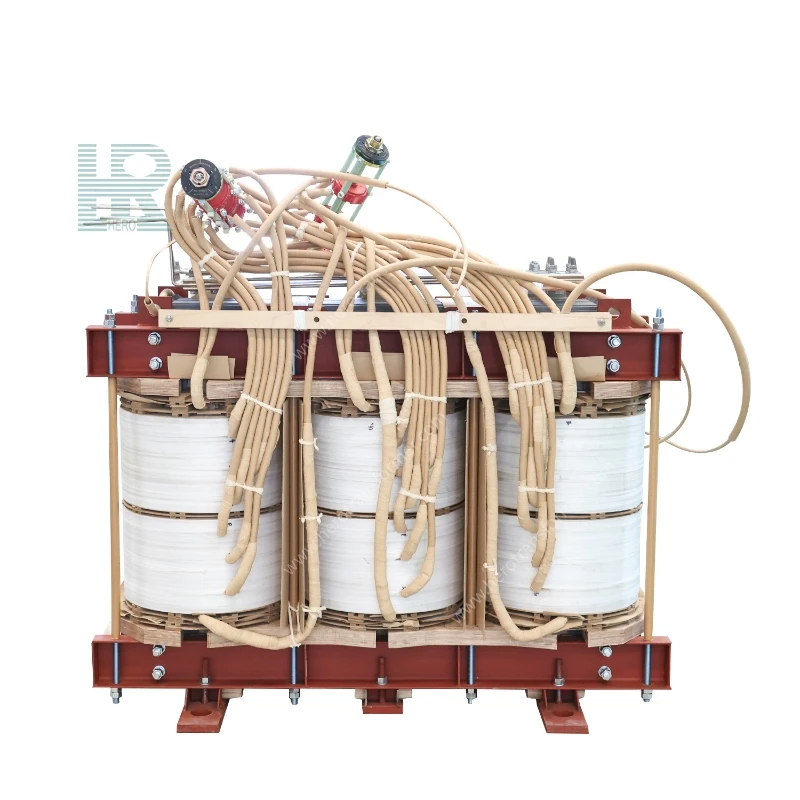

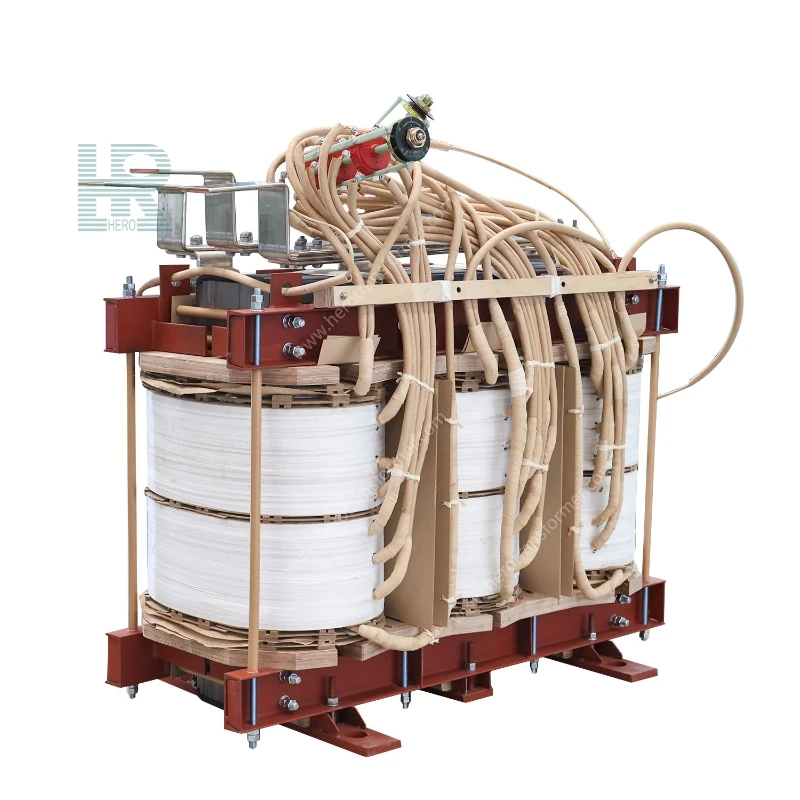

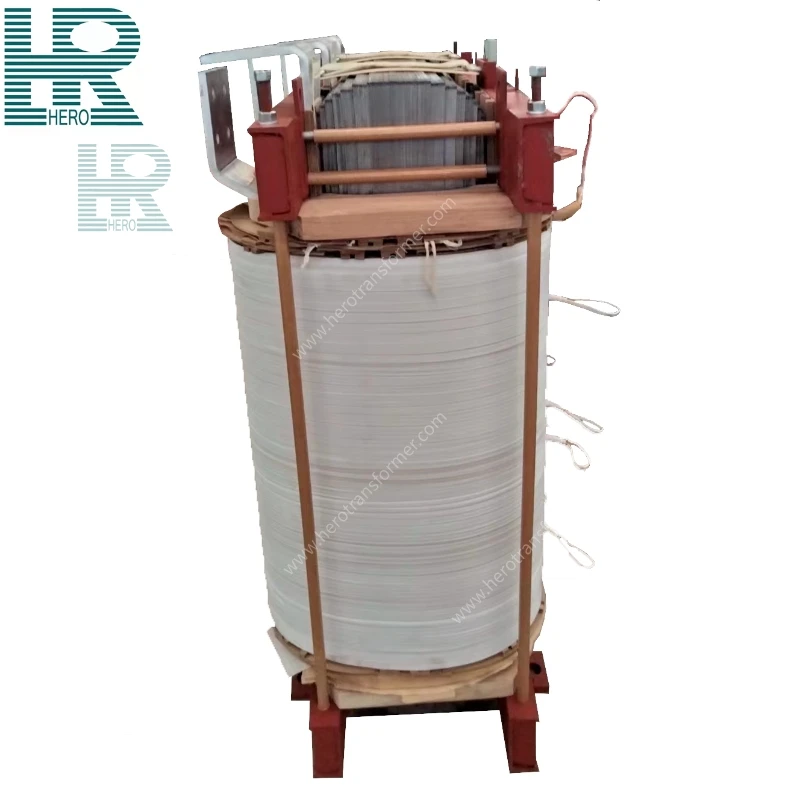

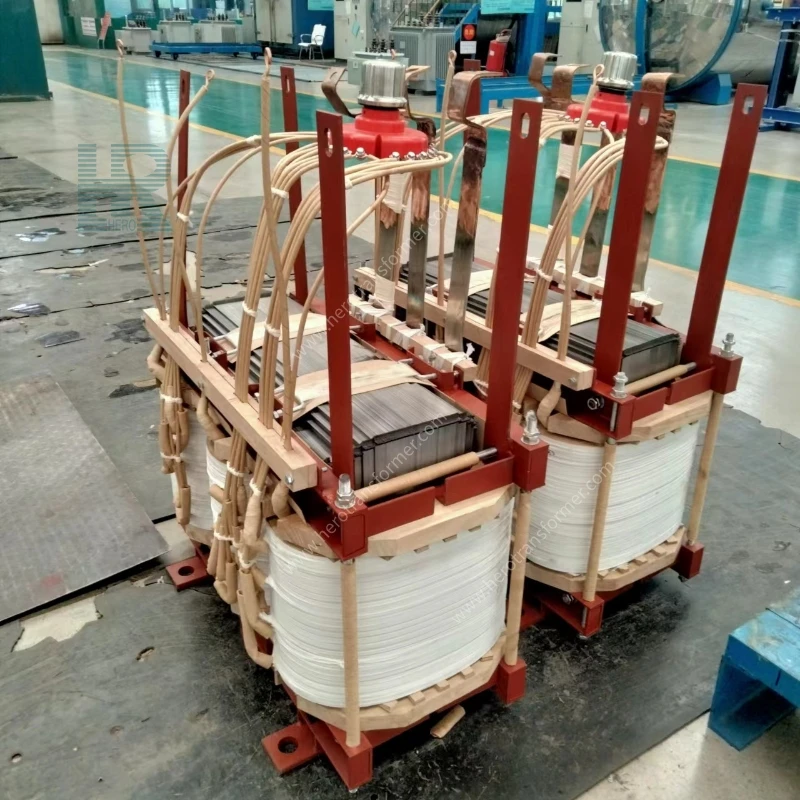

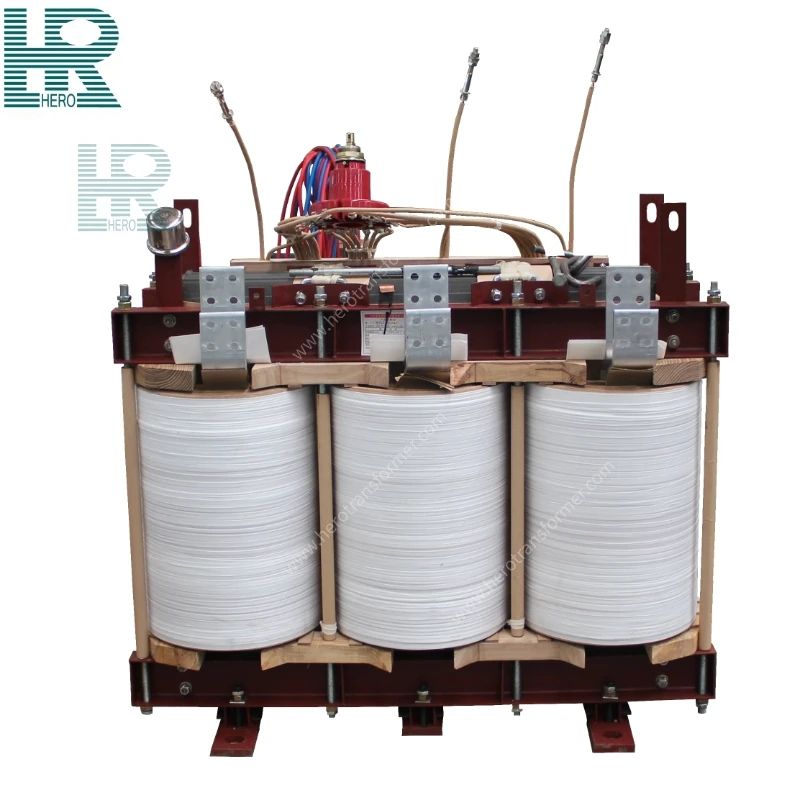

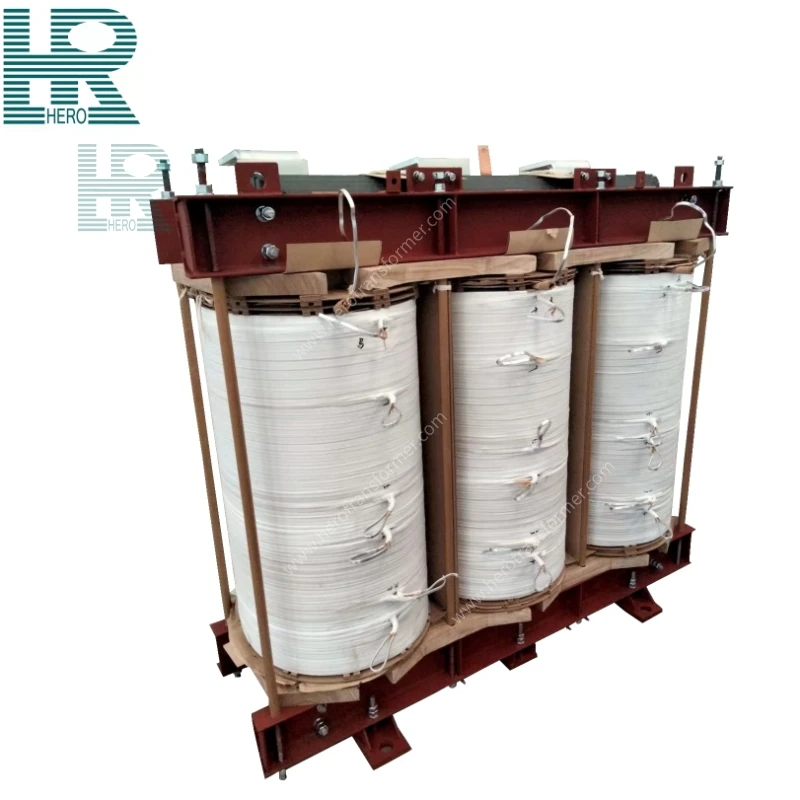

Núcleo do transformador imerso em óleo e conjunto de bobina
Este conjunto universal de núcleo e bobina de transformador imerso em óleo é o conjunto eletromagnético central para vários transformadores de distribuição e potência imersos em óleo. Ele integra o núcleo, os enrolamentos de alta e baixa tensão, o suporte de isolamento, as derivações de chumbo e a estrutura geral de fixação em um único conjunto. As capacidades variam de 30kVA a 31500kVA, adaptáveis a vários níveis de tensão de 6 a 110kV, compatíveis com redes elétricas nacionais e projetos de exportação de 50/60Hz no exterior. Ele pode ser usado para novas instalações de transformadores ou como substituto de transformadores antigos durante revisões. Todo o processo envolve imersão em óleo seco a vácuo, resultando em baixas perdas, resistência a curto-circuito e baixo ruído operacional, atendendo aos padrões convencionais como GB1094, IEC e ANSI.
| Capacidade | 30 kVA ~ 31.500 kVA |
| Alta tensão | 6 kV / 10 kV / 35 kV / 110 kV e 7,2 kV / 13,8 kV / 24,94 kV / 34,5 kV |
| Baixa Tensão | 0,4kV / 0,69kV / 208Y/120V / 277/480V, etc. |
| Freqüência | 50 Hz / 60 Hz (selecionável) |
| Regulação de tensão | ±2×2,5% (5 derivações), mudança de derivação fora do circuito (sem carga) |
| Grupo de conexão | Dyn11, Yyn0 |
| Classe de isolamento | Classe A (105℃) |
Estão disponíveis opções duplas de eficiência energética (alta e baixa perda), compatíveis com eficiência energética de Nível 1 e padrões internacionais de economia de energia DOE;
Estão disponíveis opções duplas de eficiência energética (alta e baixa perda), compatíveis com eficiência energética de Nível 1 e padrões internacionais de economia de energia DOE;
O processo de impregnação de óleo a vácuo fornece uma grande margem de isolamento, adequado para ambientes externos e costeiros com névoa salina de alta umidade;
O circuito de óleo de dissipação de calor projetado racionalmente garante controle estável do aumento de temperatura e prolonga a vida útil geral do transformador;
Tamanho, tensão, impedância e frequência podem ser personalizados para se adequar a transformadores de distribuição, subestações pré-fabricadas e novos transformadores elevadores de energia.
1. Core (duas opções disponíveis)
Núcleo de aço de silício granulado de alta qualidade: aço de silício gravado a laser de 0,18 ~ 0,30 mm, estrutura de cinco / três colunas escalonada totalmente inclinada de 45 °, 15% ~ 28% menor perda sem carga, baixa corrente de excitação, fixação segura, resistente a choques e vibrações.
Núcleo amorfo à base de ferro (versão de economia de energia): tira amorfa ultrafina de 0,025 mm, 50% ~ 75% menor perda sem carga do que o aço silício comum, menor aumento de temperatura, menor ruído, adequado para carga leve e operação de longo prazo.
2. Enrolamentos de alta e baixa tensão
Enrolamento de folha totalmente de cobre: folha de cobre livre de oxigênio de alta pureza T2, enrolada em folha e soldada com arco de argônio, amperagem balanceada, forte resistência a curto-circuito;
Enrolamento de Folha de Alumínio: Solução econômica, leve, com juntas de transição cobre-alumínio anticorrosivas.
3. Sistema de Isolamento
Papel isolante resistente a altas temperaturas de grau F / H, cilindro isolante e tiras de suporte de fibra de vidro formam um canal completo de dissipação de calor e isolamento, compatível com óleo mineral e óleo de éster natural FR3, com baixa descarga parcial e resistência ao envelhecimento.
1. Material do núcleo: Chapa de aço silício de grão orientado laminada a frio, chapa de aço silício de liga amorfa, densidade de fluxo magnético de chapa de aço silício
2. Material do enrolamento: Cobre ou alumínio
3. Personalização de alta e baixa tensão
4. Personalização do trocador de toque
5. Personalização com base nos desenhos fornecidos, adaptando-se aos tanques de óleo existentes do cliente
Transformadores de distribuição imersos em óleo urbanos e rurais, subestações tipo caixa do tipo europeu/americano, transformadores elevadores de armazenamento de energia fotovoltaica, transformadores imersos em óleo especiais industriais, transformadores de exportação para o exterior, peças de reposição para revisão de equipamentos de energia.
