Tanques transformadores de alta vedação personalizados

1. Tanque transformador tipo placa

Posicionamento de aplicativos

Usado principalmente em transformadores de distribuição de média e grande capacidade e transformadores principais de alta tensão 35kV/110kV, adequados para cenários com grande capacidade, alta tensão, altos requisitos de dissipação de calor e alta frequência de manutenção.

Configuração do material principal

• Material Padrão: Placa de aço carbono Q235-B, espessura de parede 4~12mm; modelos de alta tensão de grande capacidade usam placa de aço de baixa liga e alta resistência Q345; A placa de aço inoxidável 304 é opcional para ambientes corrosivos.

• Vedação: Juntas de borracha EPDM EPDM resistentes a óleo; vedações de borracha fluorada estão disponíveis para aplicações de ponta, combinadas com parafusos de alta resistência galvanizados por imersão a quente.

Vantagens Estruturais e Tecnológicas:

1. A moldagem por flexão de peça única fornece rigidez extremamente alta, capaz de suportar pressão negativa de vácuo, pressão interna de óleo e o impacto do transporte marítimo/terrestre de longa distância sem deformação;

2. Duas estruturas disponíveis: tampa em forma de sino e tampa integral em forma de barril. A tampa em formato de sino pode ser levantada como um todo, facilitando a desmontagem e manutenção das bobinas e núcleos internos; a tampa em formato de barril possui menos soldas, reduzindo o risco de vazamento;

3. Flanges pré-instalados para instalação de radiador externo na parede do tanque, compatíveis com radiadores aletados, oferecendo expansão flexível da dissipação de calor e adaptabilidade a diversos métodos de resfriamento como ONAN, ONAF e ODAF;

4. Soldagem completa frente e verso das soldas principais; testes penetrantes de soldas críticas; o flange da tampa usa uma estrutura de vedação dupla com batente, combinada com teste de vazamento a vácuo e teste de pressão de nitrogênio, garantindo excelente desempenho de prevenção de vazamento de óleo;

5. Revestimento anticorrosivo multicamadas por dentro e por fora; o revestimento resistente a óleo e anticorrosivo da parede interna não contamina o óleo do transformador; a parede externa é resistente às intempéries e à ferrugem, garantindo uma longa vida útil ao ar livre. Aplicações típicas: transformadores de distribuição de grande capacidade de 10kV, transformadores principais de subestações de 35kV/110kV, transformadores elevadores de usinas de energia

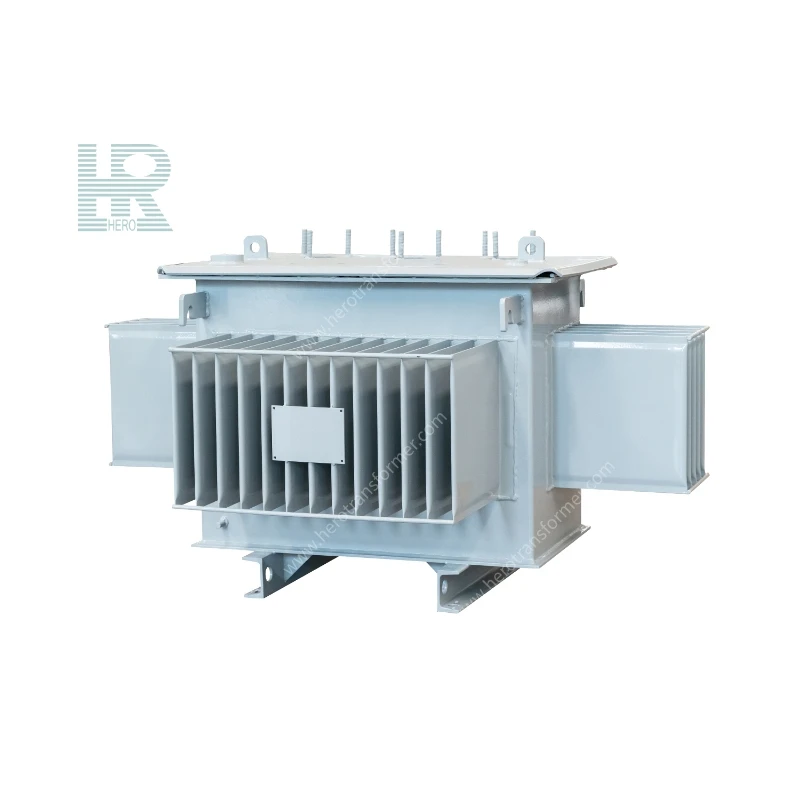

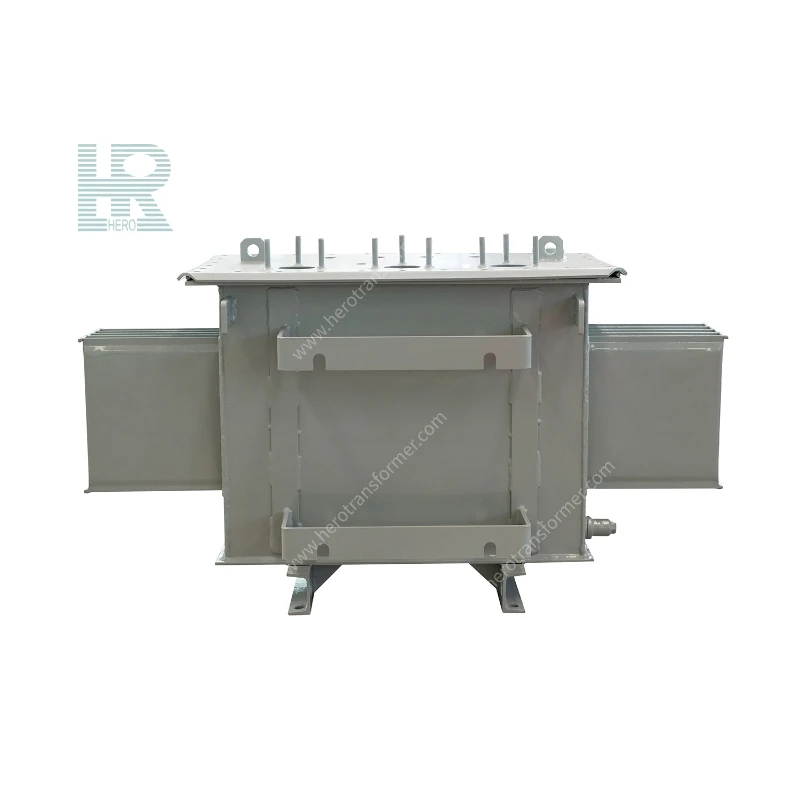

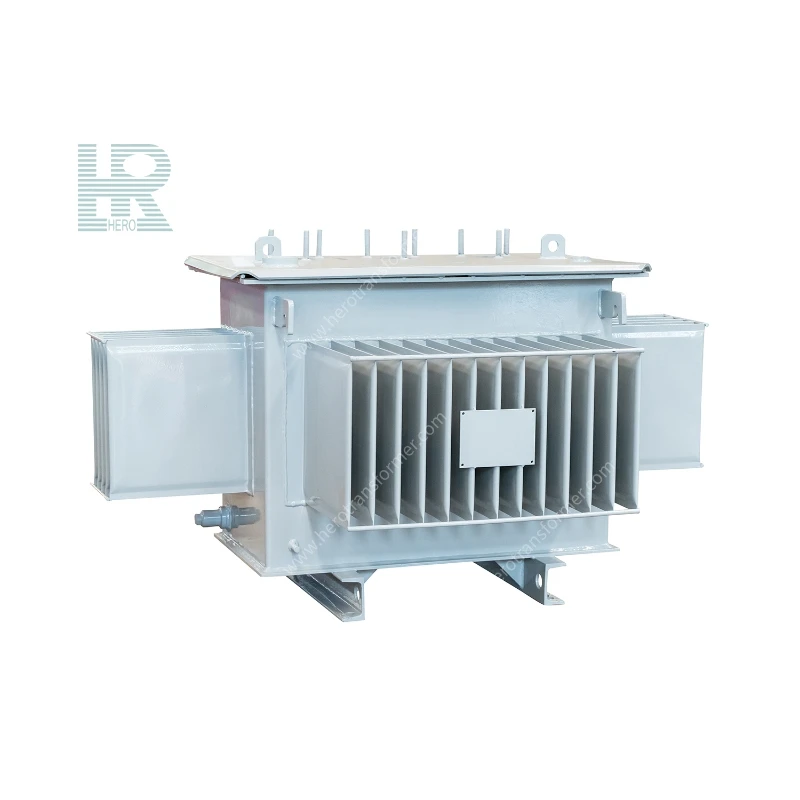

2. Tanque Transformador Corrugado

Posicionamento da aplicação: Estrutura convencional para transformadores de distribuição de 10kV de pequena capacidade. Estrutura compacta, sem necessidade de dissipador de calor externo, adequada para subestações pré-fabricadas compactas, distribuição de energia comunitária e atualizações de redes elétricas rurais.

Configuração do material principal: O corpo principal é feito de chapa de aço laminada a frio, dobrada e estampada em uma parede ondulada, material Q235. O projeto de espessura da parede ondulada atende aos requisitos de compensação elástica; equipado com juntas de vedação resistentes a óleo e fixadores galvanizados.

Vantagens Estruturais e Tecnológicas

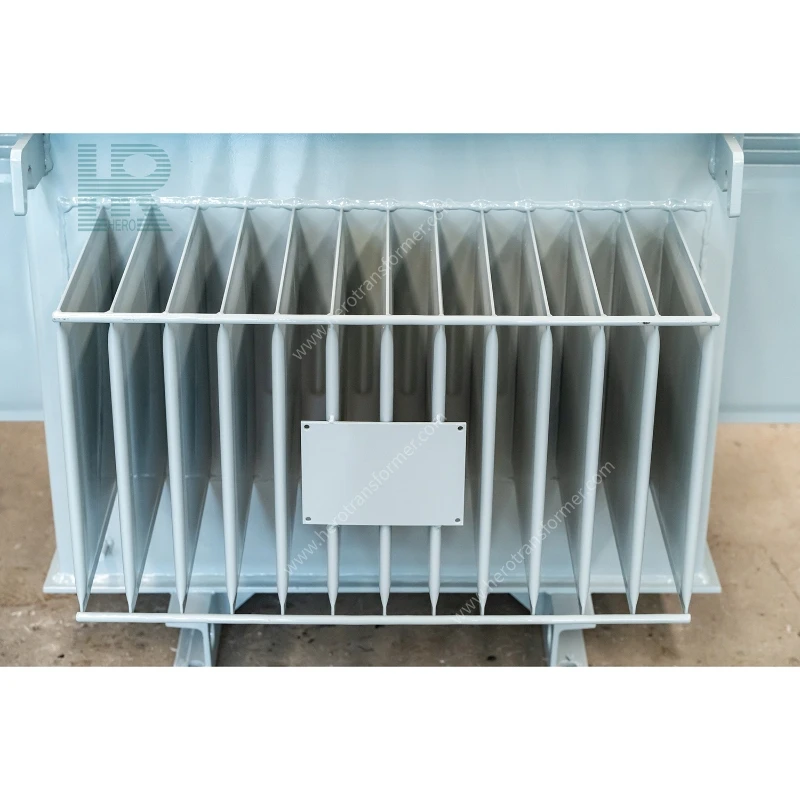

1. Parede de dissipação de calor corrugada estampada de peça única, utilizando corrugação para compensar a expansão e contração térmica do óleo do transformador, eliminando a necessidade de um conservador de óleo externo, resultando em um tamanho e área ocupada geral menores;

2. Menos soldas, soldagem integral, alta eficiência de produção e menor custo;

3. Estrutura simples, vedação confiável, teste de estanqueidade de fábrica aprovado e fácil manutenção diária;

4. Aparência elegante e esteticamente agradável, adequada para produção em massa de transformadores de distribuição padronizados.

Compatibilidade típica: Transformadores de distribuição convencionais de 30kVA ~ 2500kVA 10kV, transformadores de distribuição integrados em subestações montadas em bloco

3. Tanque transformador americano montado em almofada

Posicionamento de aplicação: Personalizado para transformadores de distribuição montados em bloco enterrados/externos de estilo americano, usados principalmente para mercados de exportação da América do Norte, distribuição de energia em paisagens urbanas e pontos de distribuição compactos à beira de estradas em áreas residenciais.

Configuração do material principal: Placa de aço Q235 espessada, integralmente selada e soldada, garantindo alta resistência geral; revestimento anticorrosivo externo resistente, design de estrutura de vedação reforçada, adequado para operação externa de longo prazo em qualquer clima.

Vantagens Estruturais e Tecnológicas:

1. Estrutura integral e totalmente vedada com design compacto, integrando fusíveis, comutadores, compartimentos de buchas e câmaras de óleo dentro do mesmo alojamento do tanque;

2. Proteção totalmente fechada, à prova de chuva, à prova de poeira e resistente a impactos, permitindo a instalação externa direta montada no piso sem uma sala de distribuição separada;

3. Estrutura de compartimento independente reservada internamente, separando câmaras de alta e baixa tensão, layout de isolamento que atende aos padrões norte-americanos UL e ANSI, atendendo aos requisitos de certificação de exportação;

4. Tecnologia de vedação anti-infiltração atualizada, adequada para ambientes externos com grandes diferenças de temperatura e alta umidade, resultando em um período mais longo sem manutenção;

5. Forma padronizada, dimensões em conformidade com as especificações de instalação de subestações pré-fabricadas americanas, adequadas para pedidos de exportação em massa no exterior.

Aplicações típicas: Transformadores de estilo americano montados em almofada exportados para a América do Norte, transformadores de distribuição municipal compactos para exteriores
