Subestação tipo caixa pré-fabricada externa (estilo europeu)

A subestação tipo caixa pré-fabricada (estilo europeu) é um sistema de distribuição de energia externa integrado na fábrica. Consiste em três compartimentos independentes: um compartimento de alta tensão, um compartimento de transformador e um compartimento de baixa tensão. Ele integra um switch de rede em anel de alta tensão, transformador de distribuição, gabinetes de linha de entrada e saída de baixa tensão, compensação de potência reativa, medição e dispositivos de proteção e controle. A alta tensão nominal varia de 6 a 40,5 kV e a capacidade varia de 50 kVA a 2500 kVA. Ele pode obter fonte de alimentação de rede em anel, fonte de alimentação dupla e fonte de alimentação radial terminal, reduzindo e distribuindo energia de média e alta tensão para cargas de baixa tensão de 0,4 kV. Substituindo as subestações tradicionais de engenharia civil, toda a unidade é montada, cabeada, testada com tensão suportável e comissionada na fábrica. No local, apenas o lançamento da fundação e a conexão dos cabos são necessários para a operação. É um equipamento de distribuição de energia padronizado convencional para redes de distribuição de energia urbana, novas energias, projetos industriais e comerciais e de engenharia municipal.

Compartilhe:

Consulte agora + Próximos Produtos +

Principais recursos do produto

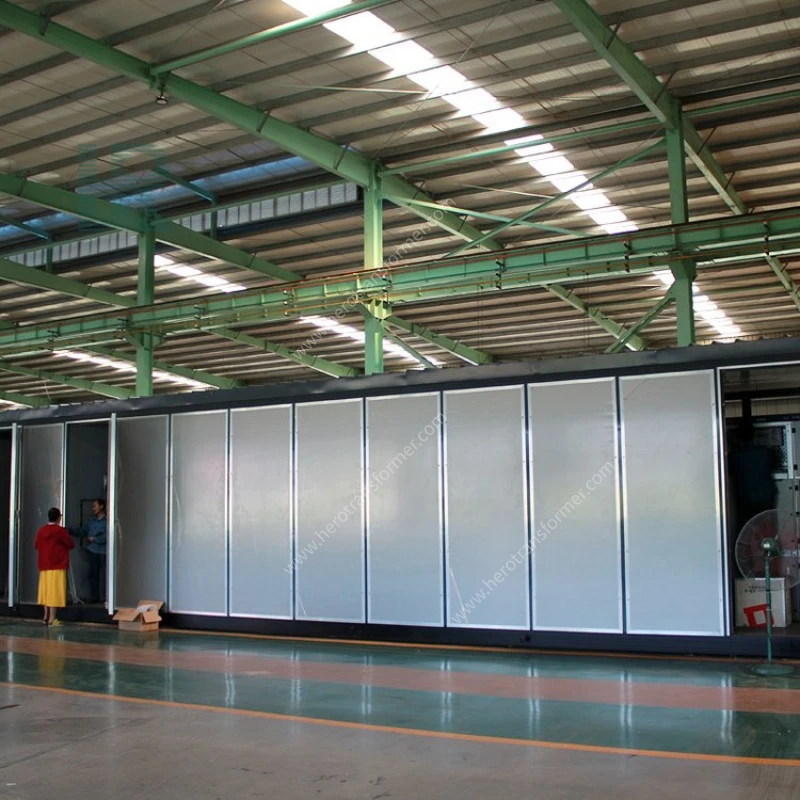

Pré-montagem integrada, ciclo de construção curto

Todos os componentes de alta e baixa tensão, transformadores e circuitos de controle secundário são montados e depurados na fábrica, e a unidade inteira é enviada como um todo. Não existem procedimentos complexos de montagem no local, encurtando o período de construção em mais de 70% e reduzindo significativamente os custos de engenharia civil e mão de obra.

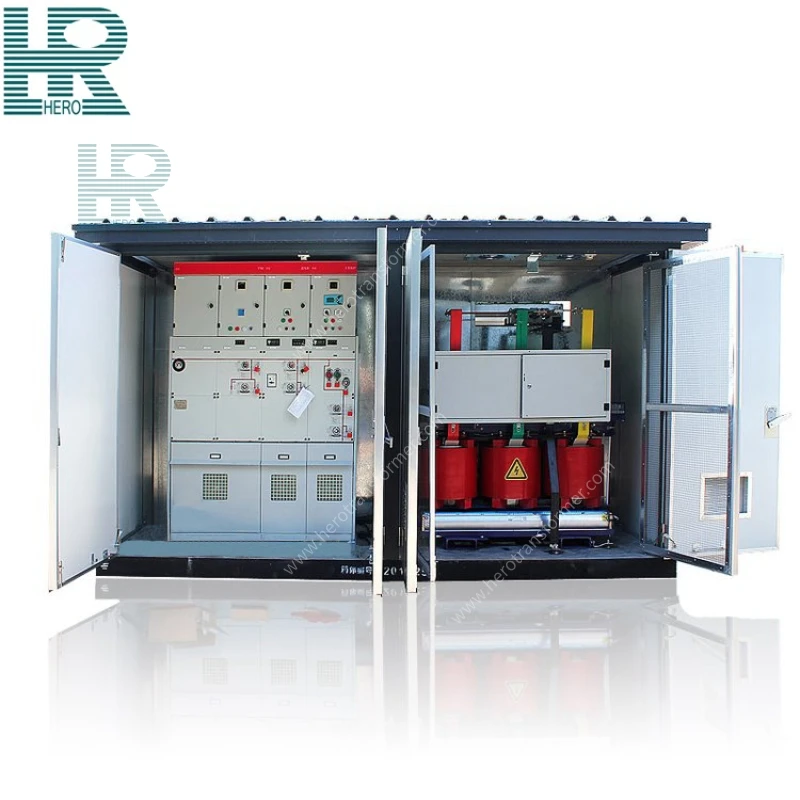

Três compartimentos independentes, alto nível de proteção de segurança

Os compartimentos de alta tensão, transformador e baixa tensão são totalmente isolados, equipados com intertravamentos mecânicos, display ao vivo, alívio de pressão e sistemas de ventilação e controle de temperatura; o invólucro externo possui proteção IP54, é à prova d'água, à prova de poeira e à prova de condensação, eliminando o risco de descarga entre compartimentos e contato acidental.

Alta eficiência e economia de energia, baixa perda e baixo ruído

Transformador de distribuição tipo seco/imerso em óleo de baixa perda 10/15/33kV integrado, com núcleo de aço silício orientado opcional ou núcleo de ferro amorfo; duto de ar otimizado para dissipação natural de calor, nível de ruído ≤55dB a 1 metro e perdas sem carga e carga atendem aos padrões de eficiência energética Classe 1 nacionais e internacionais.

Estrutura compacta e pegada mínima

A área ocupada é de apenas 1/10 a 1/5 de uma subestação tradicional de engenharia civil, permitindo a colocação em cinturões verdes, beiras de estradas ou cantos de fábricas. Não é necessária uma grande sala de distribuição, o que o torna adequado para áreas urbanas e parques industriais com restrições de terra.

Design externo para todos os climas

O gabinete é construído em placa de aço galvanizado espessada/aço inoxidável/placa de isolamento composta com revestimento anticorrosivo multicamadas; inclui uma camada de isolamento integrada, ventilador de ventilação forçada e controlador de temperatura e umidade, adaptando-se a uma ampla faixa de temperatura de -35 ℃ a + 40 ℃, alta umidade, névoa salina costeira e ambientes empoeirados.

Recursos de proteção abrangentes e manutenção conveniente

A configuração padrão inclui interruptor de carga de alta tensão + proteção combinada de fusível, controle de temperatura do transformador, alívio de pressão, sobrecarga de baixa tensão, curto-circuito, vazamento e proteção contra perda de fase; monitoramento e controle remoto inteligente opcional, compensação automática de potência reativa e upload remoto de falhas.

Modos flexíveis de fonte de alimentação

Suporta fonte de alimentação de terminal de alimentação único, comutação de fonte de alimentação dupla e fonte de alimentação de rede em anel; reserva interfaces para ligação à rede fotovoltaica e de armazenamento de energia; adaptável à energia renovável distribuída, suportando cenários de tensão boost/buck.

Tabela de parâmetros do produto

Compartimento	Item	Unidade	Parâmetro
Compartimento de alta tensão	Frequência nominal	hertz	50/60Hz
	Tensão nominal	KV	3,3 KV, 6,0 KV, 6,6 KV; 10KV 11KV 13,8KV 15KV 20KV 22kv; 30KV 33KV 35KV 36KV
	Tensão máxima de serviço	KV	7,2 KV; 12KV, 24KV; 40,5KV
	Corrente nominal	UM	400.630.1000.1250.1600.2000.2150,... etc.
	Corrente de transferência	UM	1200-3150A
	1MIN Tensão suportável de frequência de energia, fase terrestre	KV	42/48,85/95
	1MIN Tensão suportável de frequência de energia, fase/fratura	KV	75/85.170/185
	BIL	KV	75/85.170/185
	Corrente nominal de interrupção de curto-circuito	KÁ	20,31,5
Compartimento do transformador	Tensão nominal	KV	3,3 KV, 6,0 KV, 6,6 KV; 10KV 11KV 13,8KV 15KV 20KV 22kv; 30KV 33KV 35KV 36KV
	Capacidade nominal de energia	KVA	200KVA até 2,5MVA
	Alcance de toque	%	±2X2,5%,±5%
	Grupo de vetores		Yyn0,Dyn11
	Impedância de curto-circuito	%	4.0,4.2,4.5,6,8
Compartimento de baixa tensão	tensão nominal	V	220.380.400.415.433.440.660.690.800
	corrente nominal do circuito principal	UM	50-4000
	corrente do ramo	UM	5-800

Componentes Principais

Unidade de compartimento de alta tensão

Unidade principal de anel isolado a gás SF6, indicador ativo, interruptor de aterramento, fusível limitador de corrente de alta tensão, junta de cotovelo de cabo, mecanismo de intertravamento operacional, dispositivo de alívio de pressão, compartimento de cabo de entrada e saída de alta tensão.

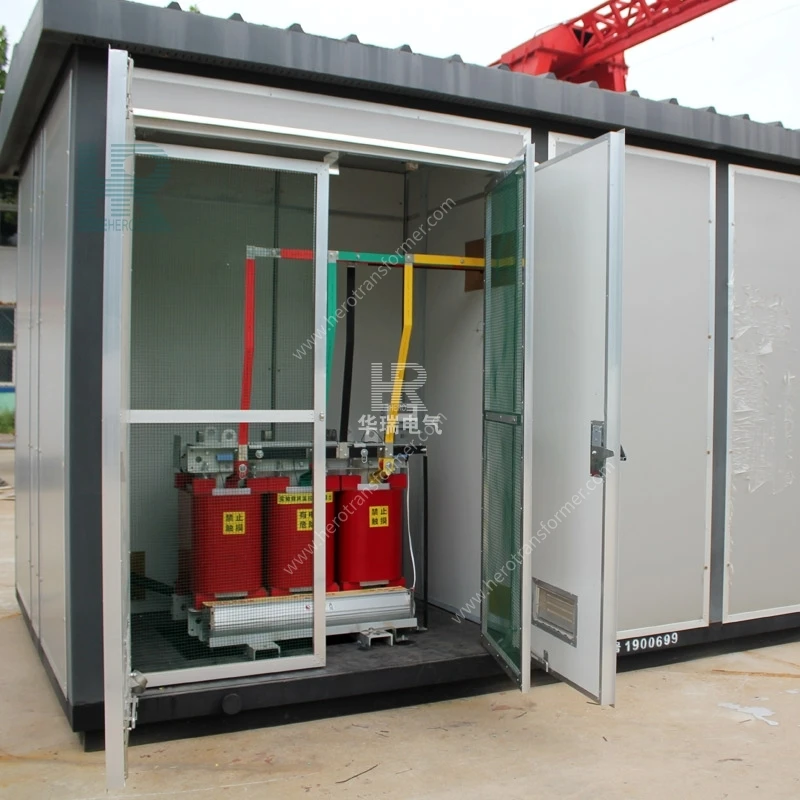

Unidade do compartimento do transformador

Transformador de distribuição de baixa perda (aço silício/amorfo opcional), tanque de óleo do radiador corrugado/placa, medidor de nível de óleo, válvula de alívio de pressão, dispositivo de controle e exibição de temperatura, ventilador de ventilação forçada, divisória de isolamento térmico e redução de ruído, barramento de cobre de aterramento.

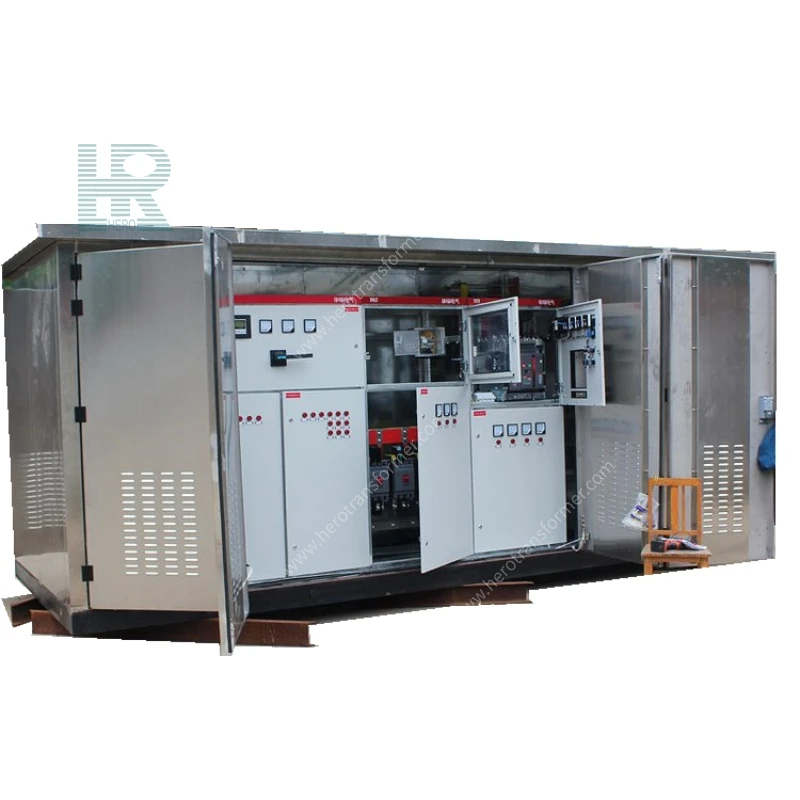

Unidade de compartimento de baixa tensão

Interruptor principal de entrada de baixa tensão, disjuntor em caixa moldada de saída múltipla, medidor inteligente, banco de capacitores de compensação de potência reativa, proteção contra vazamento, monitoramento e controle PLC secundário, controlador de temperatura e umidade, módulo de comunicação remota, painel de operação.

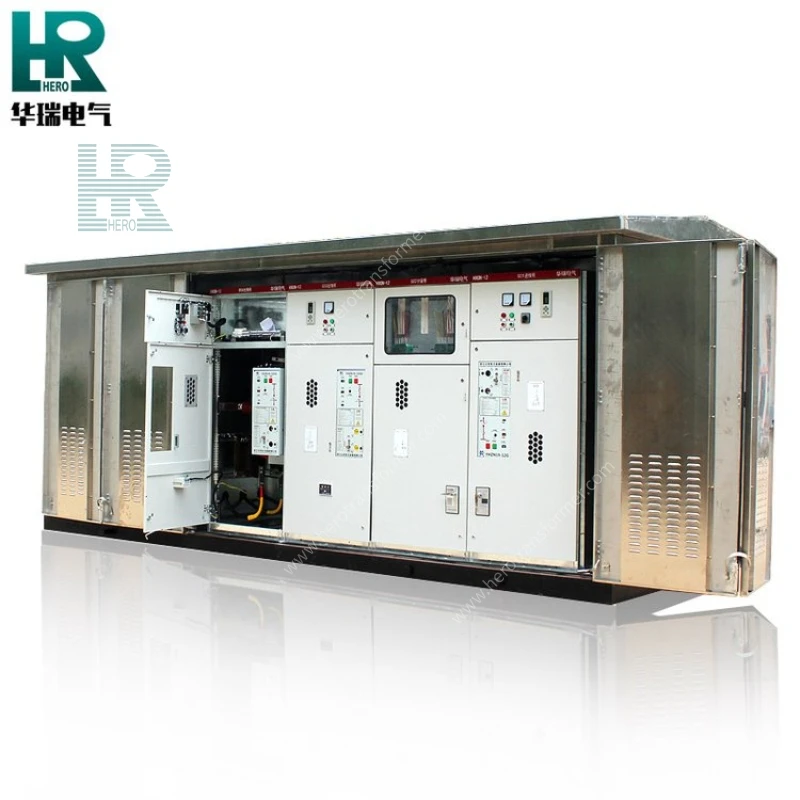

Estrutura do gabinete

Estrutura principal em aço soldada; as opções de revestimento externo incluem chapa de aço galvanizado, aço inoxidável 304 e painel sanduíche isolado composto; telhado à prova de chuva de camada dupla, beirais à prova de chuva com persianas ventiladas, portas de manutenção independentes para cada compartimento, conjunto completo de fechaduras e terminais de aterramento.

Acessórios de apoio

Principais vantagens do produto e vida útil

1. Principais vantagens do produto

① Menor custo geral de investimento: Elimina a necessidade de construção em grande escala de salas de distribuição de energia de engenharia civil, paredes, telhados e valas de cabos; o investimento total em equipamentos e engenharia civil é reduzido em mais de 40% em comparação com as subestações tradicionais, e o período de construção é significativamente reduzido.

② Utilização de espaço extremamente alta: O layout compacto integrado e o formato pequeno e elegante permitem que ele seja incorporado em cinturões verdes, estradas de parques e cantos de fábricas sem ocupar a produção principal ou o espaço residencial. ③ Operação estável e baixa taxa de falhas: A estrutura do compartimento totalmente vedada isola-o de água da chuva, poeira e gases corrosivos; componentes padronizados passam por testes de tensão suportável em escala real, descarga parcial e aumento de temperatura antes de saírem da fábrica, resultando em poucas falhas de longo prazo.

④ Manutenção modular e conveniente desmontagem/remontagem: Portas independentes para transformadores de alta e baixa tensão; plug-in/desmontagem modular de componentes; substituição individual de peças defeituosas sem desligamento e desmontagem geral, reduzindo significativamente o tempo de manutenção.

⑤ Ecologicamente correto e com redução de ruído, adequado para paisagens urbanas: O gabinete pode ser personalizado com cores externas RAL para combinar com a vegetação e o exterior dos edifícios; divisórias internas de redução de ruído e transformadores de baixo ruído garantem que o ruído noturno em áreas residenciais atenda aos padrões de controle municipal.

⑥ Forte expansão e compatibilidade: comutação automática de fonte de alimentação dupla, gabinetes fotovoltaicos conectados à rede, compensação dinâmica SVG e sistemas de monitoramento remoto 4G podem ser adicionados conforme necessário, adaptando-se a novas atualizações de energia e rede inteligente.

2. Vida útil do projeto

O gabinete anticorrosivo de aço carbono padrão tem uma vida útil projetada de 20 anos em condições normais de operação; o gabinete anticorrosão resistente de aço inoxidável 304 pode suportar 25-30 anos em ambientes costeiros de névoa salina; os componentes internos do transformador e da chave têm uma vida útil de mais de 20 anos sob operação e manutenção padronizadas. A limpeza regular dos canais de ventilação, a calibração dos dispositivos de proteção e a substituição das vedações podem prolongar ainda mais a vida útil.

Aplicações Comuns da Indústria

1. Redes Municipais de Distribuição de Energia Urbana e Rural: Substituição de subestações tradicionais de engenharia civil em áreas residenciais urbanas, áreas de vilas, parques e praças, iluminação pública e renovação da rede elétrica em áreas urbanas antigas.

2. Plantas Industriais e Comerciais: Distribuição centralizada de energia em parques industriais, grandes fábricas, shopping centers, edifícios de escritórios, hotéis, hospitais e escolas.

3. Novos projetos de geração de energia: Transformadores elevadores/redutores para centrais fotovoltaicas montadas no solo, sistemas fotovoltaicos distribuídos em telhados, parques eólicos e centrais elétricas de armazenamento de energia.

4. Cenários de infraestrutura de transporte: Distribuição de energia temporária/permanente em áreas de serviço rodoviário, túneis, sistemas de metrô, aeroportos, portos e parques logísticos.

5. Fonte de alimentação temporária para construção: Fonte de energia temporária para canteiros de obras, operações de mineração, projetos de campos de petróleo e eventos de grande escala; toda a unidade pode ser içada, movida e reutilizada.

Dimensões de personalização

Esta série de transformadores pré-fabricados suporta personalização personalizada em profundidade para todos os cenários, atendendo a todos os requisitos padrão para redes elétricas nacionais e exportações para o exterior:

Dimensão de Personalização	Faixa/Descrição Opcional
Níveis de tensão de alta tensão	6 kV, 10 kV (12 kV), 20 kV, 35 kV (40,5 kV); Exportação: 7,2 / 11 / 13,2 / 13,8 / 15 / 17,5 / 24,94 / 33 kV (gama completa)
Tensão de saída de baixa tensão	0,4kV, 0,69kV, 0,8kV, 1,14kV; Américas: 120/240 V, 277 V, 347 V, 600 V
Capacidade nominal	50 kVA ~ 2.500 kVA (todas as capacidades padrão disponíveis)
Esquema de Transformador	Transformador de tanque corrugado imerso em óleo / Transformador tipo seco de resina fundida; Núcleo de aço silício / Núcleo amorfo de economia de energia; Enrolamento totalmente em cobre/enrolamento em folha de alumínio
Configuração do painel de alta tensão	Unidade principal de anel SF6, chave de carga a vácuo, disjuntor, operação motorizada, unidade de chave de transferência automática (ATS) de potência dupla
Configuração de distribuição LV	Linhas de saída multicircuitos, medição inteligente, compensação de potência reativa / SVG, proteção diferencial, SCADA remoto 4G (telemetria, telessinalização, telecontrole, telemedição)
Material e aparência do tanque	Aço carbono galvanizado, aço inoxidável 304, painel sanduíche isolado composto; Código de cores externas RAL personalizado, placa de identificação com LOGO bilíngue (chinês/inglês)
Grau de proteção e corrosão	IP33 padrão, IP54 atualizado; Proteção contra corrosão interna C3, revestimento anticorrosivo para serviço pesado costeiro C4/C5
Padrões Aplicáveis	GB (padrão nacional chinês), IEC (padrão internacional), ANSI/CSA/DOE (certificação de exportação para as Américas), frequência comutável de 50/60 Hz
Recursos opcionais adicionais	Monitoramento inteligente da temperatura do óleo/nível de óleo, alarme de falha sonoro e visual, gabinete de conexão à rede específico para PV, proteção solar externa à prova de chuva, base de elevação integrada, sistema de supressão de incêndio integrado
