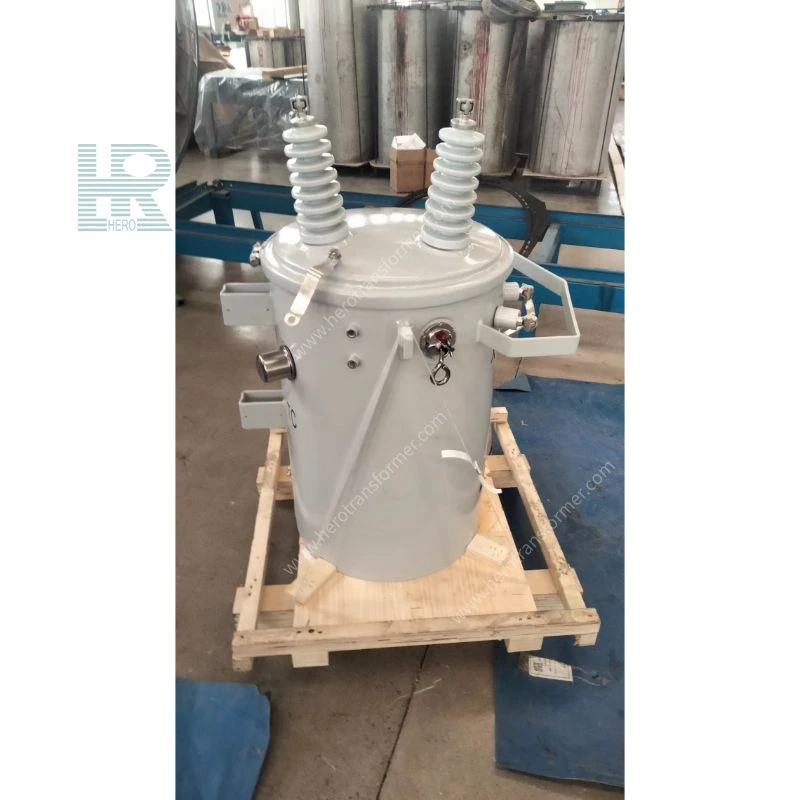

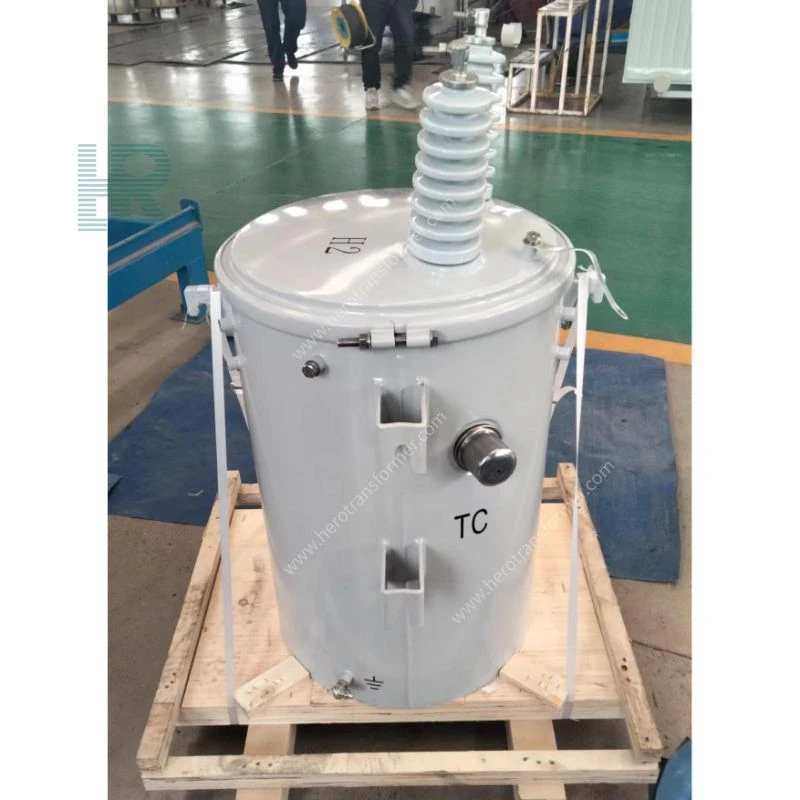

Transformador monofásico montado em poste
Um transformador monofásico montado em poste, também conhecido como transformador de distribuição aéreo, é um transformador de distribuição imerso em óleo projetado especificamente para instalação de linhas de energia aéreas externas. O equipamento possui estrutura compacta de tanque cilíndrico ou elíptico e é suspenso em poste por meio de suporte dedicado. Ele desempenha um papel crucial na redução da energia de média e alta tensão (por exemplo, 7,2 kV, 12,47 kV, 34,5 kV) para baixa tensão (por exemplo, 120/240 V) no lado do usuário.
Como um centro terminal na rede de distribuição, este produto atende amplamente redes elétricas rurais, áreas montanhosas remotas, aldeias dispersas, produção agrícola e consumo de eletricidade residencial urbana e rural. Ele pode operar independentemente como uma linha monofásica ou suportar três transformadores monofásicos combinados em um banco de transformadores trifásicos para atender a diferentes requisitos de modo de fonte de alimentação. É uma solução ideal para resolver problemas como raio de fonte de alimentação excessivamente longo e altas perdas na linha.
Ele pode ser usado como um transformador monofásico para fornecer energia para áreas residenciais ou industriais leves, ou três unidades podem ser agrupadas para formar um sistema de distribuição trifásico, adequado para atualizações da rede elétrica, fornecimento de energia temporário e fornecimento de energia em áreas remotas.
O núcleo usa chapas de aço silício de grão orientado (CRGO) de alta permeabilidade ou tiras de liga amorfa de menor perda, combinadas com um design de bobina otimizado, reduzindo significativamente as perdas sem carga e com carga, atendendo aos mais recentes padrões de eficiência energética do DOE.
Utiliza óleo mineral ou óleo éster natural de alto ponto de fulgor (como FR3) como meio de resfriamento e isolamento, com alta capacidade de calor específico e boa fluidez. O tanque de óleo, combinado com radiadores corrugados ou de placas, aumenta efetivamente a área de dissipação de calor e possui excelente capacidade de suportar sobrecargas de curto prazo.
O projeto de instalação de suspensão montada em poste é pequeno em tamanho e leve, eliminando a necessidade de uma subestação transformadora separada, economizando significativamente no investimento em infraestrutura. Métodos flexíveis de instalação unipolar ou bipolar encurtam o período de construção. 5. Estrutura totalmente vedada, durável e confiável: O tanque de combustível adota uma estrutura soldada totalmente vedada, isolando-o efetivamente da umidade externa, poeira e névoa salina, exibindo excelente resistência anti-envelhecimento e corrosão. Combinado com materiais de isolamento de alta qualidade, adapta-se a vários climas exteriores adversos e tem uma longa vida útil.
Ele pode ser configurado com função de proteção totalmente automática (CSP), integrando fusíveis de alta tensão, pára-raios e dispositivos de proteção contra sobrecarga, que podem isolar automaticamente falhas internas e melhorar a segurança da operação da rede elétrica.
| Parâmetro | Especificação/Detalhes |
| Capacidade nominal | 5 kVA ~ 500 kVA (personalização suportada, especificações comuns: 15, 25, 37,5, 50, 75, 100, 167 kVA) |
| Lado de alta tensão | 2,4 kV ~ 34,5 kV (comum: 7,2, 7,62, 12,47, 13,2, 13,8, 14,4, 19,92, 24,94 kV) |
| Lado de baixa tensão | 120/240 V, 240/480 V, 277 V, 347 V, 600 V (enrolamento duplo ou estrutura de enrolamento único) |
| Lado de alta tensão da faixa de derivação | ±2×2,5% ou ±4×2,5% (sem regulação de tensão de excitação) |
| Grupo de conexão | II0 (Monofásico) |
| Número de fases | Monofásico (pode ser agrupado em um sistema trifásico com três unidades) |
| Frequência nominal | 50Hz/60Hz |
| Método de resfriamento | ONAN (auto-resfriamento imerso em óleo) |
| Classe de resistência ao calor de isolamento | Classe A (105℃) |
| Tipo de óleo isolante | Óleo mineral (IEC 60296) ou óleo de éster natural ecológico (FR3, alto ponto de fulgor, biodegradável) |
| Classe de Proteção | IP54 (tipo externo) |
| Padrões | ANSI C57.12.00/C57.12.20, IEEE Std C57.12.20, CSA C2.2, padrão de eficiência energética DOE 2016, IEC 60076 |
Essencial
Utiliza chapas de aço silício de grão orientado de alta permeabilidade (CRGO) ou tiras de liga amorfa, com uma junta totalmente oblíqua de 45 graus e estrutura sem perfuração, reduzindo efetivamente a histerese e as perdas por correntes parasitas.
Enrolamentos de alta e baixa tensão
Enrolado com fio de cobre ou alumínio de alta qualidade, usando uma estrutura cilíndrica ou em camadas, proporcionando alta resistência de isolamento e forte capacidade de resistência a curto-circuitos.
Óleo Isolante
Óleo mineral ou óleo de éster natural FR3 ecologicamente correto, realizando as três tarefas principais de isolamento, dissipação de calor e extinção de arco.

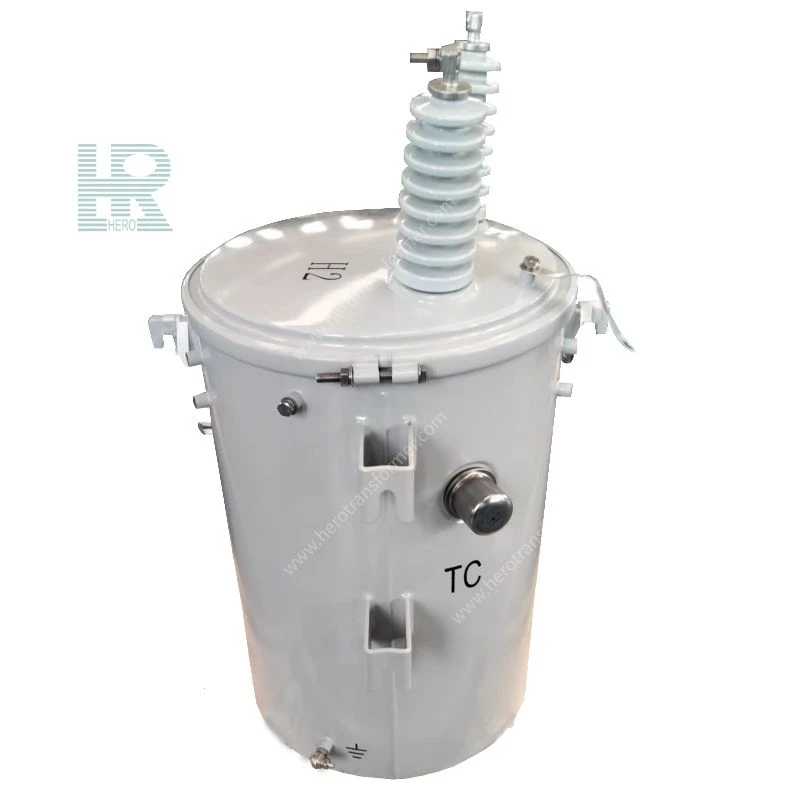

Tanque Transformador
Construído em chapas de aço laminado a frio ou aço inoxidável, com estrutura totalmente vedada e aletas corrugadas ou dissipadoras de calor na parede externa para melhorar a dissipação de calor.
Construído em chapas de aço laminado a frio ou aço inoxidável, com estrutura totalmente vedada e aletas corrugadas ou dissipadoras de calor na parede externa para melhorar a dissipação de calor.

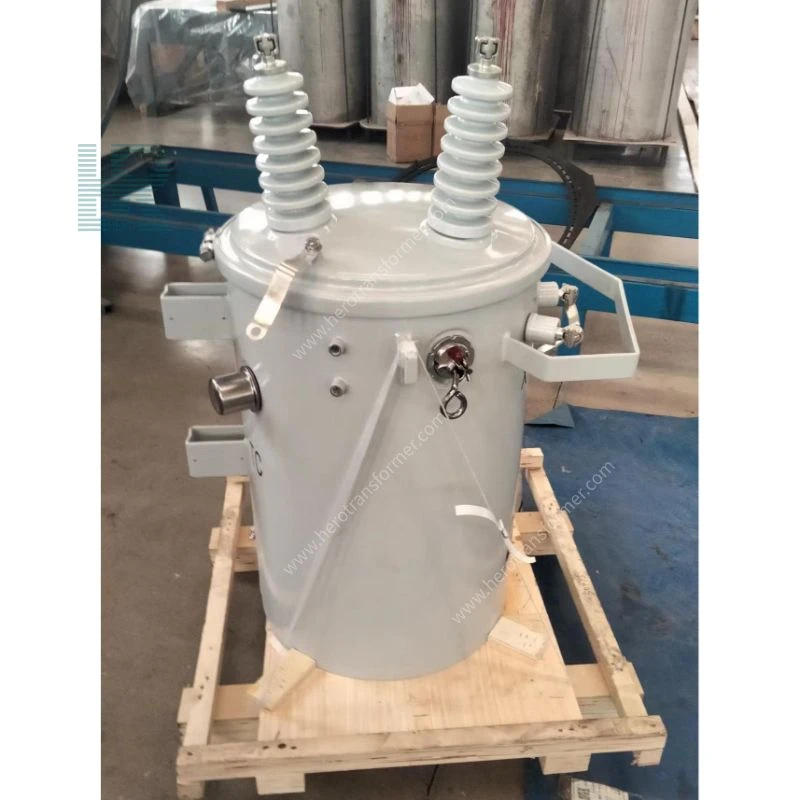

Buchas isolantes de porcelana ou compósito utilizadas para conectar linhas aéreas. Os transformadores americanos normalmente usam buchas de inserção.
Trocador de toque
Geralmente um comutador não excitado, instalado na tampa ou lateral do tanque, é usado para ajustar a tensão de saída.
Acessórios de proteção
Inclui válvulas de alívio de pressão (alívio de pressão à prova de explosão), medidores de nível de óleo (tipo janela ou tipo medidor), válvulas de drenagem/válvulas de amostragem, ganchos, terminais de aterramento, etc. Os acessórios opcionais incluem pára-raios, fusíveis limitadores de corrente de alta tensão, protetores de sobrecarga, etc.
1. Principais vantagens do produto
① Custo-benefício extremamente alto: Em comparação com subestações pré-fabricadas ou transformadores do tipo seco, os transformadores montados em poste possuem estrutura simples, baixo custo de fabricação e eliminam o alto investimento em infraestrutura terrestre, tornando-os uma escolha econômica para atualizações de distribuição de energia em larga escala.
② Redução significativa de perdas e economia de energia: Ao usar um método de instalação de "pequena capacidade, ponto de distribuição denso, raio curto", o transformador é colocado próximo ao centro de carga, o que pode encurtar significativamente o raio da fonte de alimentação de baixa tensão e reduzir as perdas na linha de baixa tensão em até 60% ou mais.
③ Instalação flexível e conveniente: Pequeno em tamanho e leve, pode ser instalado usando suspensão de pólo simples ou duplo, permitindo uma construção rápida e economizando espaço no solo, tornando-o particularmente adequado para áreas densamente povoadas ou regiões montanhosas com condições geográficas complexas.
④ Operação estável e confiável: A estrutura do tanque totalmente selada evita efetivamente água e poeira, garantindo operação estável a longo prazo em ambientes externos agressivos, como névoa salina costeira, grandes altitudes e diferenças extremas de temperatura.
⑤ Excelente tolerância a falhas: Equipado com um dispositivo de autoproteção total (CSP), pode desconectar automaticamente o circuito em caso de falha interna, evitando que o acidente se agrave e melhorando a segurança da rede elétrica. ⑥ Rede flexível: Pode ser usada para fonte de alimentação monofásica ou três unidades podem ser combinadas para formar um grupo de transformadores trifásicos, facilitando muito as atualizações da rede elétrica rural e o fornecimento de energia temporário.
2. Vida útil
Sob condições padronizadas de operação e manutenção (como testes regulares de qualidade do óleo e inspeção de vedação), a vida útil geral projetada do equipamento pode chegar a 20-30 anos. Modelos personalizados otimizados usando chapas de aço silício de alta qualidade ou núcleos de liga amorfa e óleo isolante ecológico podem prolongar ainda mais a vida útil. O envelhecimento do transformador decorre principalmente da deterioração do óleo isolante e do envelhecimento da vedação; a manutenção e substituição regulares podem prolongar significativamente sua vida útil.

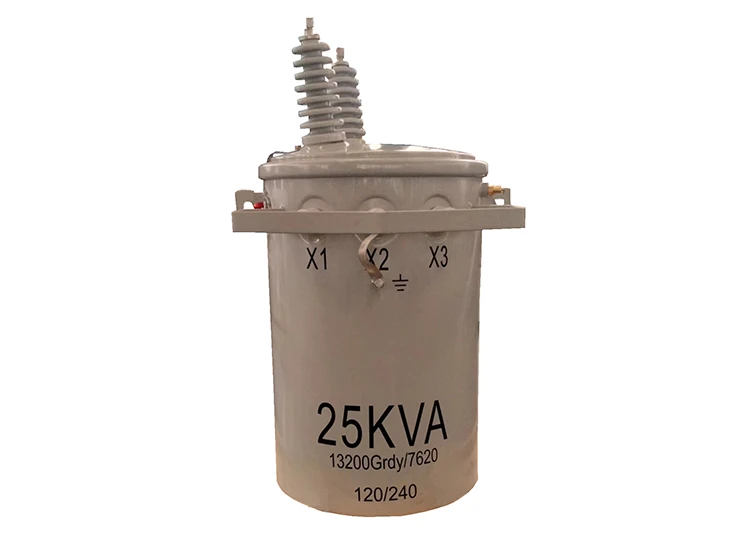

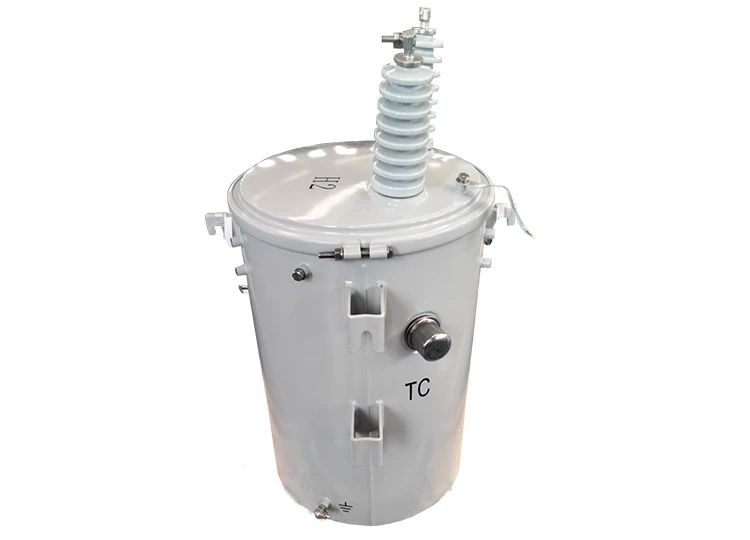

1. Manutenção Diária
① Inspeção Diária: Verifique regularmente as partes externas do equipamento quanto a vazamentos de óleo e ruídos anormais, observe se a leitura do medidor de nível de óleo está dentro da faixa normal e registre a temperatura operacional.
② Teste de qualidade do óleo: Recomenda-se coletar amostras e testar a rigidez dielétrica, o teor de umidade e o gás dissolvido (DGA) do óleo isolante a cada 1-2 anos e filtrá-lo, regenerá-lo ou substituí-lo com base nos resultados do teste.
③ Inspeção de componentes: Calibre regularmente válvulas de alívio de pressão, medidores de nível de óleo e outros dispositivos de proteção; verifique a flexibilidade da operação do comutador; e aperte os terminais da fiação externa.
④ Limpeza e manutenção: Limpe regularmente a poeira e detritos da superfície do tanque de óleo e do dissipador de calor para garantir canais de dissipação de calor desobstruídos.
2. Regulamentos de Segurança
① Segurança no Trabalho com Linha Viva: Ao trabalhar na plataforma do transformador, siga rigorosamente os "Regulamentos de Trabalho de Segurança Elétrica". As operações só podem prosseguir depois que a energia for desconectada, testada quanto à tensão e aterrada.
② Segurança contra incêndio: O óleo mineral convencional é um líquido inflamável. Chamas abertas e armazenamento de materiais inflamáveis são estritamente proibidos ao redor do equipamento. Extintores de pó seco e outros equipamentos de combate a incêndio devem estar prontamente disponíveis.
③ Prevenção de Quedas e Impactos: O pessoal que trabalha em altura deve usar cintos de segurança. Ferramentas e materiais devem ser passados por meio de cordas; arremessar é estritamente proibido para evitar que objetos que caiam possam ferir pessoas.
④ Conformidade Ambiental: Ao substituir ou descartar óleo isolante, use recipientes dedicados para reciclagem. O despejo aleatório é estritamente proibido para evitar a poluição do solo e da água.
1. Modernização da rede eléctrica rural: Como componente central da estratégia de "pequena capacidade, distribuição densa", resolve os problemas de longo raio de fornecimento de energia e tensão instável em áreas montanhosas e pastoris remotas.
2. Fornecimento de energia residencial urbana: Fornece acesso final à distribuição de energia para comunidades residenciais e áreas de vilas em áreas periféricas suburbanas e urbano-rurais.
3. Agricultura e Irrigação: Fornece energia para a produção agrícola, como plantação de estufas, irrigação e drenagem de terras agrícolas e processamento de produtos agrícolas e secundários.
4. Fornecimento temporário de energia e infraestrutura: Serve como instalações temporárias ou móveis de distribuição de energia para canteiros de obras, operações em campos de petróleo e mineração.
5. Sistemas de iluminação pública: Fornece energia monofásica para iluminação rodoviária municipal, iluminação rodoviária, etc.
6. Nova ligação à rede de energia distribuída: ligação à rede progressiva ou decrescente de pequenas centrais fotovoltaicas distribuídas ou sistemas de armazenamento de energia.
1. Riscos Ambientais
1. Risco de queda de raios: As linhas aéreas estão localizadas em locais externos elevados e são suscetíveis a quedas diretas de raios ou sobretensões induzidas por raios. 1. **O pára-raios de óxido de zinco (MOA)** é recomendado como equipamento padrão, ou um modelo com função de autoproteção total (CSP) deve ser selecionado para incluir o pára-raios [CITAÇÃO:2].
2. **Risco de vazamento e poluição:** O vazamento de óleo mineral pode poluir o meio ambiente. Em áreas com elevados requisitos de proteção ambiental (como fontes de água e terras agrícolas), é fortemente recomendado o uso de óleos de ésteres naturais de alto ponto de fulgor, ecologicamente corretos, como o FR3, e o fortalecimento da inspeção da vedação do tanque de óleo.
3. **Risco Climático Extremo:** Em regiões frias, deve-se prestar atenção à fluidez do óleo isolante em baixas temperaturas; óleos anticongelantes de baixa temperatura podem ser selecionados. Em ambientes de alta umidade ou névoa salina (áreas costeiras), são necessários revestimentos anticorrosivos de grau C4 ou superior e fixadores de aço inoxidável.
4. **Risco de incêndio:** O óleo mineral é inflamável. Em locais com requisitos rígidos de proteção contra incêndio, recomenda-se o uso de óleo isolante de éster natural FR3 com ponto de fulgor superior a 300 ℃ ou a implementação de medidas à prova de fogo.
5. **Requisitos de resistência mecânica:** Quando instalado em um poste, o tanque de óleo deve suportar cargas de vento, formação de gelo e tensão do condutor. A resistência estrutural do tanque de óleo e a soldagem segura da estrutura de suporte devem ser garantidas. Em áreas propensas a terremotos, é necessária uma base antivibração reforçada.
2. Restrições de instalação
1. Restrições de capacidade de carga: Antes da instalação, verifique a resistência mecânica, a profundidade de enterramento e a condição do cabo de sustentação do poste para garantir que ele possa suportar o peso total do transformador (incluindo suporte) e a tensão dos condutores.
2. Restrições de distância de segurança: A instalação deve atender aos requisitos mínimos de distância de segurança para partes energizadas em relação ao solo, edifícios e linhas cruzadas para garantir espaço suficiente para operação e manutenção do pessoal.
3. Restrições de Adaptabilidade à Altitude: Para áreas com altitudes superiores a 1000 metros, a densidade reduzida do ar leva a uma diminuição na resistência do isolamento externo; portanto, são necessários produtos de isolamento reforçados personalizados (aumentando a distância de fuga).
4. Restrições de ruído: Se o poste estiver próximo a janelas residenciais, preste atenção ao limite de ruído sem carga do transformador (por exemplo, ≤55dB à noite); um design de baixo ruído pode ser selecionado.
Este produto suporta personalização profunda e pode fornecer adaptação precisa com base em padrões de projeto (ANSI/IEEE/IEC/DOE), ambiente de instalação, requisitos de capacidade e configurações de acessórios. As principais dimensões são as seguintes:
| Dimensão de Personalização | Faixa/Descrição Opcional |
| Capacidade e Tensão | 5 kVA ~ 500 kVA; Alta Tensão ≤ 34,5 kV, Baixa Tensão ≤ 600V |
| Toque em Mudar | Sem excitação (±2×2,5% ou ±4×2,5%) |
| Tipo de óleo isolante | Óleo Mineral (IEC 60296) / Óleo de Éster Natural Ecológico (FR3) / Óleo de Éster Sintético |
| Material de enrolamento | Todo cobre, todo alumínio, alumínio de alta tensão / cobre de baixa tensão |
| Estrutura do Tanque | Dissipador de calor de placa ondulada, dissipador de calor de placa; Placa de aço comum ou aço inoxidável 304 |
| Proteção e proteção contra corrosão | Classificação de resistência à corrosão C3 / C4 / C5; Reforço de isolamento em alta altitude e alto nível de poluição |
| Proteção e Acessórios | Proteção totalmente automática (CSP, incluindo fusível + pára-raios), chave de carga, bucha de inserção, monitoramento inteligente de temperatura/nível de óleo, alarme remoto de falha, etc. |
| Combinação de fases | Operação monofásica de uma única unidade ou de três unidades agrupadas para formar um banco de transformadores trifásico. |
| Padrões | ANSI C57.12.20/IEEE C57.12.20/CSA C2.2/DOE 2016/IEC 60076 |
| Cores e marcações | Códigos de cores especificados pelo usuário (por exemplo, Munsell ou RAL), placas de identificação em chinês/inglês e etiquetas de advertência. |
