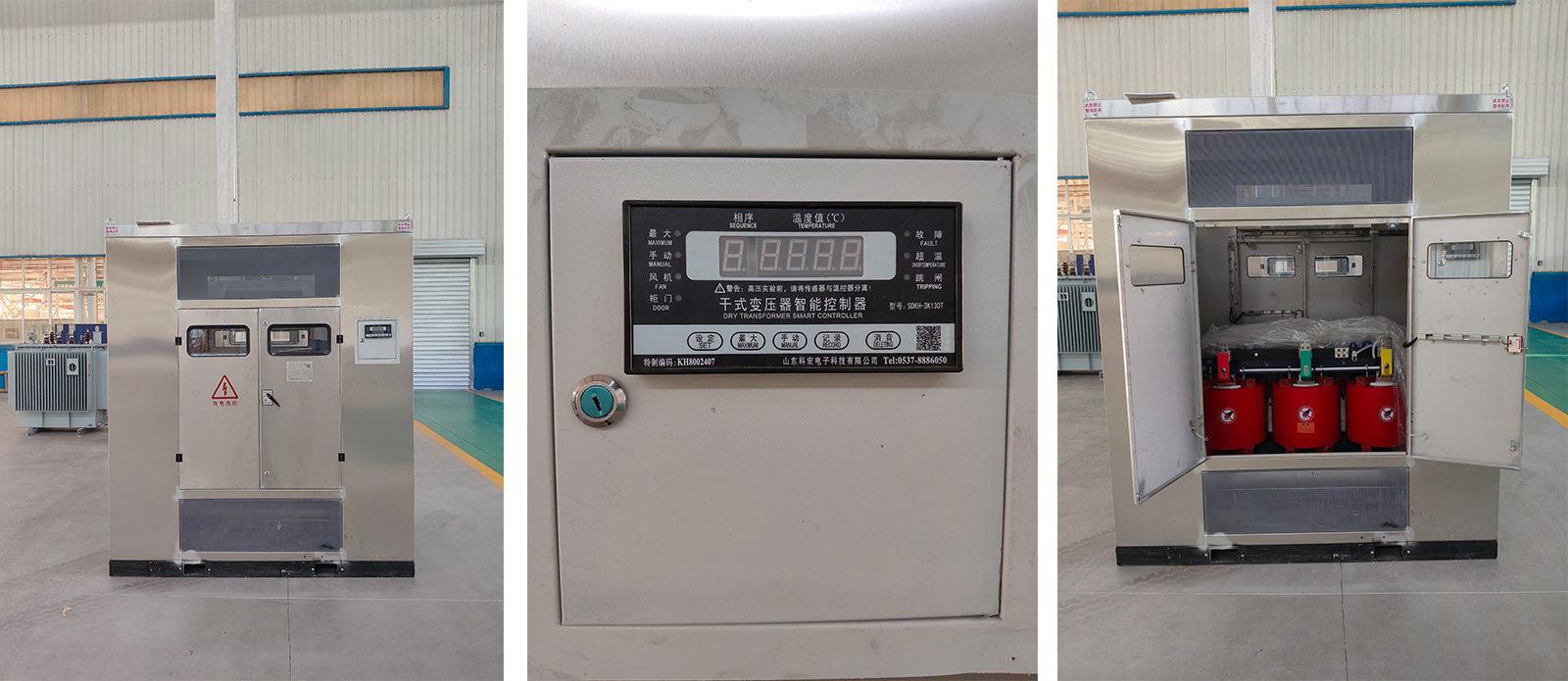

Configurações de parâmetros do controlador de temperatura do transformador tipo seco + guia de operação completo

Tempo Quente!!! Procedimento de uso correto em 5 etapas para controlador de temperatura de transformador tipo seco

Etapa 1: Primeira ligação do equipamento

Conecte o controlador de temperatura corretamente e ligue a energia. O controlador entrará no modo de operação normal. A área de fase da tela exibirá as temperaturas em tempo real dos enrolamentos trifásicos A/B/C respectivamente.

Etapa 2: Verifique o valor máximo e o ciclo trifásico

Pressione o botão "MAX" no painel. A tela exibirá apenas a temperatura mais alta entre os enrolamentos trifásicos e sua fase correspondente, enquanto a luz indicadora MAX acende. Pressione o botão "MAX" novamente para mudar para o modo de exibição cíclico trifásico e a luz indicadora MAX apaga.

Etapa 3: Operação manual de partida/parada do ventilador

Quando a partida/parada automática não estiver ativada, pressione o botão "MANUAL" para forçar a partida do ventilador. A luz indicadora manual e a luz indicadora do ventilador acenderão. Pressione o botão “MANUAL” novamente para parar o ventilador e todos os indicadores do display serão desligados.

Etapa 4: Consulta e modificação do valor da configuração dos parâmetros

Pressione o botão "SET". A tela exibe “P-000” como senha inicial. Modifique a senha para “P-101”. Pressione o botão "SET" para definir os parâmetros como 1. O parâmetro nº 1-080 representa a temperatura de parada automática do ventilador (padrão de fábrica: 70°C ou 80°C). O parâmetro nº 2-100 representa a temperatura de início automático do ventilador (padrão de fábrica: 90°C ou 100°C). O parâmetro nº 3-130 representa a temperatura do alarme de excesso de temperatura da bobina (padrão de fábrica: 130°C). O parâmetro nº 4-150 representa a temperatura de disparo da bobina (padrão de fábrica: 150°C).

Durante todo o processo de configuração de parâmetros, se não houver operação do botão por 10 segundos consecutivos, o controlador sairá automaticamente da interface de configuração de parâmetros e retornará à interface de exibição de temperatura normal.

Etapa 5: recuperar e visualizar registros históricos de operações

Pressione o botão "GRAVAR". A tela exibe "HL1-0", representando a recuperação do registro de desligamento mais recente. Continue pressionando o botão "RECORD" e a tela exibirá sequencialmente os registros mais recentes da Fase A, Fase B e Fase C. Ao visualizar os registros de operação, se não houver operação por 20 segundos consecutivos, a tela retornará automaticamente para a interface de exibição de temperatura normal.

Os benefícios de usar corretamente um controlador de temperatura de transformador do tipo seco

I. Garantir a segurança na operação do equipamento

① Evita a queima do superaquecimento do enrolamento: O controlador de temperatura monitora a temperatura do enrolamento em tempo real. Quando a temperatura se aproxima do limite de resistência do material de isolamento (155°C para Classe F, 180°C para Classe H), ele emite um alarme de temperatura excessiva ou comando de disparo, evitando efetivamente curtos-circuitos entre espiras, quebra de isolamento ou até mesmo acidentes de incêndio causados por superaquecimento.

② Fornece aviso antecipado de possíveis falhas: Ao observar se as temperaturas trifásicas estão equilibradas e se a taxa de aumento de temperatura é anormal, problemas como falha do ventilador, operação de sobrecarga e ventilação insuficiente podem ser detectados precocemente, eliminando possíveis acidentes pela raiz.

II. Prolongando a vida útil do transformador

③ Retarda o envelhecimento do isolamento: A taxa de envelhecimento dos materiais de isolamento do transformador do tipo seco está diretamente relacionada à temperatura - para cada 8-10 ℃ excedendo o limite nominal, a vida útil é reduzida pela metade. Configurar corretamente o controlador de temperatura (por exemplo, o ventilador começa a 100°C e para a 80°C) mantém a temperatura do enrolamento dentro de uma faixa razoável, garantindo uma vida útil de projeto de 30 anos.

④ Evita choques térmicos desnecessários: Flutuações frequentes e drásticas de temperatura exacerbam a expansão e contração dos materiais de isolamento, levando a microfissuras. O controlador de temperatura mantém a temperatura relativamente estável controlando com precisão a partida/parada do ventilador.

III. Melhorando a Economia Operacional

⑤ Economia de energia e redução do consumo: O ventilador inicia automaticamente quando a temperatura atinge 100 ℃ e para automaticamente em 80 ℃, evitando a operação ineficaz prolongada do ventilador e economizando o consumo de energia elétrica. Um único ventilador normalmente consome várias centenas de watts por quilowatt; a partida/parada sob demanda pode economizar custos consideráveis de eletricidade anualmente.

⑥ Melhora a confiabilidade da fonte de alimentação: Evita quedas de energia não planejadas causadas por disparos por excesso de temperatura, garantindo o fornecimento de energia normal para a produção e a vida diária. Para locais de carga primária, como data centers e hospitais, a operação confiável do controlador de temperatura está diretamente relacionada à continuidade do fornecimento de energia.

4. Reduzindo custos de operação e manutenção

⑦ Permite operação autônoma: Os controladores de temperatura inteligentes apresentam funções de monitoramento automático, controle automático, alarme de falha e comunicação remota (interface RS485) e podem ser integrados em sistemas de automação de distribuição de energia, reduzindo significativamente a frequência de inspeções manuais.

⑧ Permite localização rápida de falhas: A função "caixa preta" do controlador registra a temperatura do enrolamento trifásico e o status operacional antes da falha de energia, permitindo que o pessoal de manutenção analise rapidamente a causa das falhas e reduza o tempo de reparo.
