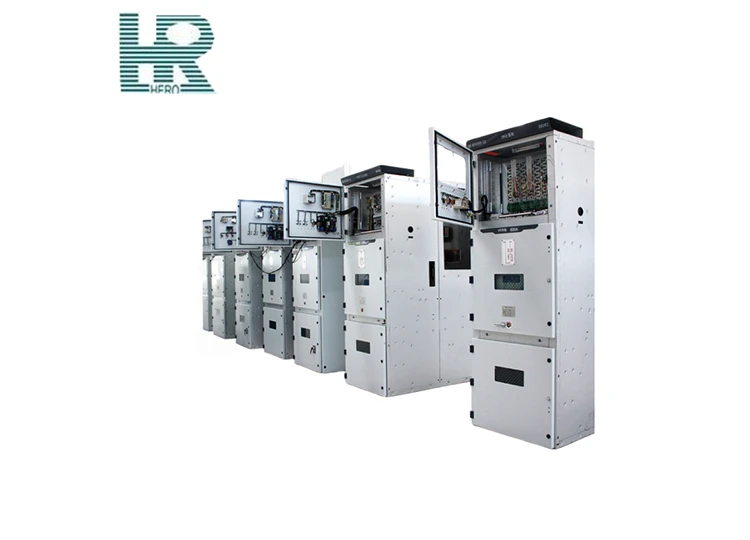

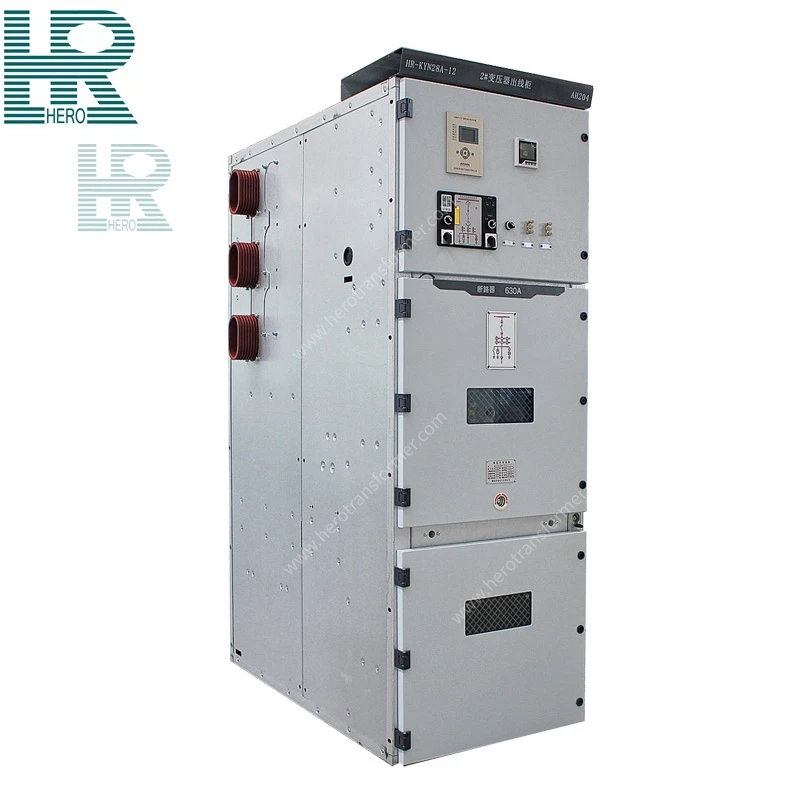

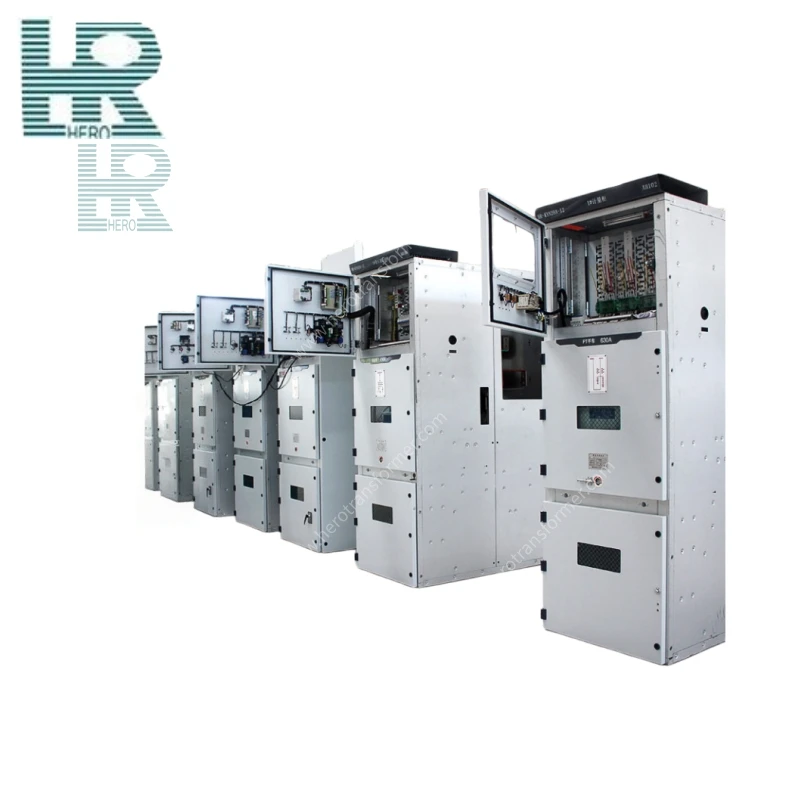

Painel de distribuição CA blindado extraível em metal modelo KYN28A-12
O conjunto de manobra fechado montado no centro revestido de metal KYN28A-12 (doravante denominado "comutador") é um conjunto completo interno de equipamentos de distribuição de energia para sistemas de energia trifásicos CA 50 Hz, 3,6 ~ 12 kV. É utilizado principalmente para transmissão de energia em usinas de energia, recebimento e distribuição de energia em sistemas de energia elétrica e subestações de empresas industriais e de mineração, bem como para controle de motores de alta tensão que requerem partidas frequentes.
Este painel está em conformidade com os requisitos de normas como GB 3906, DL/T 404 e IEC 62271-200 (anteriormente IEC 298). Está equipado com funções de "cinco prevenção", incluindo:
➤Prevenção de operação incorreta do disjuntor
➤Prevenção de inserção ou retirada do caminhão sob carga
➤Prevenção de fechamento da chave de aterramento quando o circuito está energizado
➤Prevenção de energização quando a chave de aterramento estiver na posição fechada (aterramento)
➤Prevenção de entrada em compartimentos ativos
O quadro consiste em duas partes principais: um invólucro fixo e componentes extraíveis (denominados "caminhão"). O invólucro do gabinete e as divisórias de cada compartimento funcional são montados usando placas de aço zincadas aparafusadas entre si, com dupla crimpagem na estrutura do gabinete. As portas do armário e os painéis laterais são fabricados em chapa de aço A3 laminada a frio de 2,0 mm de alta qualidade, processada e soldada em equipamento CNC. A superfície do gabinete passa por processos de tratamento anticorrosivo, incluindo desengorduramento, decapagem, fosfatização e passivação, seguido por pulverização eletrostática de alta pressão e cozimento em alta temperatura a 183°C para formar uma camada de revestimento por pulverização eletrostática. Esta camada protetora pode suportar forças de impacto superiores a 50Kg e tem uma vida útil superior a 10 anos. O nível de proteção do gabinete do quadro é IP4X, e quando a porta do compartimento do disjuntor é aberta, o nível de proteção é IP2X.
Este quadro pode ser equipado com disjuntores a vácuo VD4, VEP, VS1, 3AE1 ou outros tipos equivalentes. Ele pode ser instalado em arranjos de fileiras duplas costas com costas ou frente a frente.
|
Nome do parâmetro |
Unidade |
Valor |
||
|
Modelo |
|
KYN28A-12 (personalização disponível) |
||
|
Tensão nominal |
kv |
10 |
||
|
Tensão máxima de trabalho |
kv |
11.5 |
||
|
Corrente nominal |
UM |
1250/2000/2500/3150 |
||
|
nível de isolamento |
1imi |
Relativo alternativo |
kv |
42 |
|
Entre portos |
48 |
|||
|
LIWV |
Relativo alternativo |
75 |
||
|
Superfície de fratura |
85 |
|||
|
（4s）Corrente nominal de interrupção de curto-circuito (4s) |
kv |
25 31,5 40 |
||
|
Corrente nominal de curto-circuito |
KÁ |
63 80 100 |
||
|
KA Rms |
25 31,5 40 |
|||
|
Corrente suportável de pico nominal |
60 80 100 |
|||
|
Tensão nominal do circuito de controle |
DC110 220;AC110 220 |
|||
|
Código IP |
Concha |
|
IP4X |
|
|
Compartimento (quando a porta do armário está aberta) |
IP2X |
|||
Gabinete/Gabinete
Feito de chapa de aço zincado de alta qualidade montada através de múltiplos processos de dobra, apresentando alta resistência e resistência à corrosão. O gabinete é dividido em quatro compartimentos independentes: compartimento de barramentos, compartimento de disjuntores, compartimento de cabos e compartimento de relés/instrumentos. Barreiras metálicas separam cada compartimento para garantir isolamento mútuo em caso de falha.
Caminhão Disjuntor (Unidade Extraível)
Adota uma estrutura extraível montada no centro equipada com um disjuntor a vácuo e mecanismo operacional associado. O caminhão possui três posições: serviço, teste/isolamento e removido. Posicionamento claro e intertravamentos mecânicos são fornecidos durante as mudanças de posição, facilitando a manutenção e o serviço.

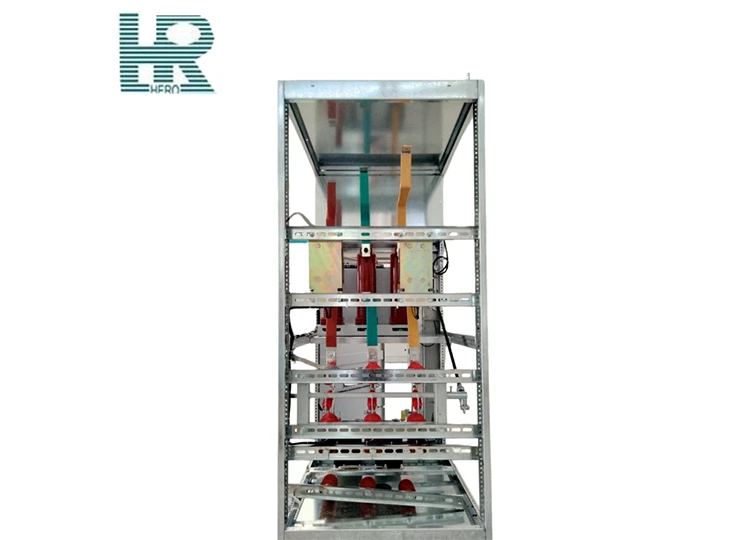

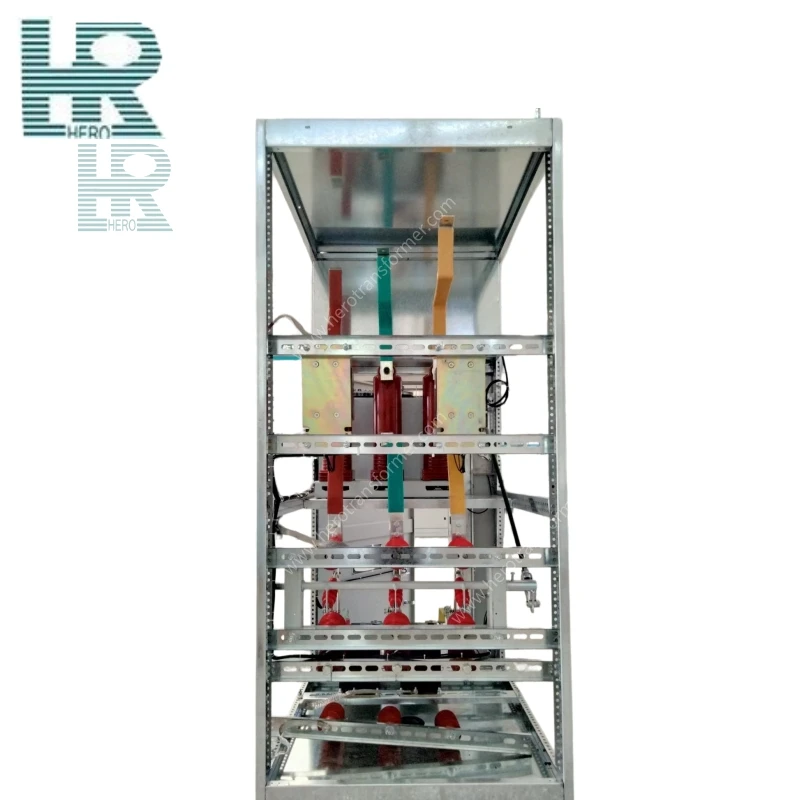

Circuito Condutivo Primário
Inclui barramentos principais, barramentos de derivação, caixas de contato fixas e braços de contato. Os barramentos principais passam e conectam todos os gabinetes. Barramentos ramificados conectam as caixas de contato ao disjuntor. Todos os pontos de conexão são banhados a prata para reduzir a resistência de contato e garantir a capacidade de condução de corrente.
Transformadores de instrumentos
Inclui transformadores de corrente e transformadores de tensão. Os transformadores de corrente são instalados no lado da saída dentro do compartimento de cabos para medição e proteção. Transformadores de tensão são instalados no barramento ou compartimento de cabos para fornecer sinais de tensão e potência operacional.
Chave de aterramento
Instalado no compartimento de cabos, equipado com mecanismo de operação de torque e função de fechamento rápido. A chave de aterramento é intertravada mecanicamente com o disjuntor, a porta do gabinete e a tampa do compartimento de cabos para evitar operação incorreta e garantir a segurança do pessoal de manutenção.
Dispositivos de proteção e instrumentação de relés
Instalado no compartimento de relés/instrumentos, incluindo dispositivos de proteção baseados em microcomputadores, dispositivos abrangentes de medição e controle, instrumentos inteligentes, chaves seletoras e elementos indicadores. Esses dispositivos implementam proteção contra sobrecorrente, sobrecorrente instantânea e falha à terra, bem como monitoramento do status operacional.
Mecanismo de Intertravamento
Inclui intertravamentos mecânicos entre gabinetes e dispositivos internos de intertravamento forçado, implementando rigorosamente a sequência operacional de "cinco prevenção": evitando a operação incorreta do disjuntor; impedindo a abertura ou fechamento de seccionadores sob carga; evitar o fechamento da chave de aterramento quando energizado; evitar energização quando a chave de aterramento estiver fechada; e impedindo a entrada em compartimentos ativos.
Dispositivos de alívio de pressão e proteção
Cada compartimento funcional é equipado com canais de alívio de pressão na parte superior, permitindo a liberação direcional de gases de alta pressão no caso de uma falha de arco interno, garantindo a segurança do pessoal. O nível de proteção do gabinete é IP4X e quando a porta do compartimento do disjuntor é aberta o nível de proteção é IP2X. São fornecidas janelas de observação de vidro à prova de explosão.
1. Principais vantagens do produto
① Estrutura compacta, economia de espaço: Adota estrutura de caminhão extraível montada no centro com largura de gabinete de apenas 800 mm (para gabinete padrão de 12kV). Suporta disposição costas com costas ou instalação na parede, economizando significativamente espaço na sala de distribuição.
② Intertravamento confiável de "Cinco Prevenção": Equipado com um sistema de intertravamento mecânico completo que implementa estritamente as cinco funções de prevenção, incluindo a prevenção da operação incorreta do disjuntor e a prevenção de abertura ou fechamento de seccionadores sob carga, eliminando efetivamente acidentes de operação elétrica incorreta.
③ Projeto de alta confiabilidade: Gabinete feito de chapa de aço zincado com excelente resistência à corrosão e resistência ao impacto. Cada compartimento é separado de forma independente, garantindo que não haja interferência mútua em caso de falha.
④ Manutenção conveniente: Adota uma estrutura de disjuntor extraível montada no centro. Durante a manutenção, o caminhão pode ser retirado do gabinete, facilitando a manutenção e os testes.
⑤ Proteção de Segurança Abrangente: Nível de proteção do gabinete IP4X, com nível de proteção IP2X quando a porta do compartimento do disjuntor é aberta. Cada compartimento é equipado com canais independentes de alívio de pressão, permitindo que gases de alta pressão sejam liberados direcionalmente durante falhas de arco interno, garantindo a segurança do pessoal.
⑥ Forte adaptabilidade: Compatível com várias marcas nacionais e internacionais de disjuntores a vácuo, como VS1, VD4 e HVX. A corrente nominal do barramento principal cobre 630A ~ 4000A, a corrente suportável de curto-circuito atinge 16kA ~ 50kA, atendendo a diferentes requisitos de capacidade.
⑦ Alto nível de inteligência: pode ser equipado com dispositivos de proteção abrangentes baseados em microcomputadores, instrumentos inteligentes, interfaces de comunicação remota, etc., implementando sobrecorrente, sobrecorrente instantânea, proteção contra falha à terra e monitoramento de status operacional on-line, adaptável a subestações inteligentes autônomas.
⑧ Boa adaptabilidade ambiental: Gabinete feito de chapa de aço zincado de alta qualidade com excelente resistência à corrosão, adequado para ambientes industriais em geral e áreas costeiras.
2. Vida útil
Sob condições operacionais padrão e uso adequado, a vida útil geral do projeto do painel de alta tensão KYN28A-12 pode chegar a 20 a 25 anos. O invólucro de placa de aço revestido de alumínio-zinco, com excelente resistência à corrosão e resistência estrutural estável, pode atingir uma vida útil de mais de 30 anos. O disjuntor a vácuo tem vida mecânica de 20.000 operações e vida elétrica de 10.000 operações, enquanto o interruptor a vácuo pode operar normalmente por até 20 anos sob corrente nominal. Os transformadores de corrente e os transformadores de tensão têm uma vida útil de 15 a 20 anos. Os dispositivos de proteção de relés baseados em microcomputadores, devido ao envelhecimento dos componentes eletrônicos, têm uma vida útil de aproximadamente 10 a 15 anos.
Os principais fatores que afetam a vida útil incluem frequência operacional, impacto da corrente de curto-circuito, condições ambientais (umidade, poeira, gases corrosivos) e qualidade da manutenção. Sob condições de manutenção padronizadas (limpeza regular, aperto, testes preventivos e manutenção do mecanismo operacional), juntamente com a substituição oportuna de componentes críticos no final da sua vida útil, a vida útil geral do equipamento pode ser estendida para mais de 25 anos.
1. Manutenção Diária
① Verifique a aparência do gabinete, as janelas de observação e as passagens quanto à integridade e folga.
② Monitore a corrente, a tensão, as luzes indicadoras e ouça sons anormais.
③ Limpe anualmente a poeira dos isoladores, caixas de contato e peças de isolamento.
④ Aperte os parafusos do barramento e as conexões do terminal secundário a cada seis meses.
⑤ Inspecione anualmente a queima de contato do caminhão e a flexibilidade do mecanismo de inserção.
⑥ Teste regularmente as funções de intertravamento de "cinco prevenção" para operação adequada.
⑦ Verifique a suavidade de abertura/fechamento do seccionador de aterramento e o fechamento dos contatos.
⑧ Inspecione a operação do dispositivo de proteção, indicadores e blocos terminais.
⑨ Realize testes de resistência de isolamento e configuração de proteção a cada 1-3 anos.
2. Regulamentos de Segurança
1. Operação desligada: A manutenção deve ser realizada somente depois que todos os interruptores de isolamento nos lados de alta e baixa tensão estiverem completamente desconectados. Siga rigorosamente os procedimentos de corte de energia, verificação de tensão, descarga e instalação do fio terra.
2. Verificação de tensão e aterramento: Somente após realizar a verificação de tensão de três níveis e aterramento confiável o trabalho pode começar. Pendure uma placa de alerta "Não feche".
3. Liberação de carga residual: Após o transformador ser desligado, a carga residual deve ser totalmente descarregada antes que a manutenção possa ser realizada. Atenção especial deve ser dada ao efeito de armazenamento de energia capacitiva dos enrolamentos do transformador de isolamento.
Este produto desempenha as funções de abertura e interrupção, controle, proteção e monitoramento em sistemas de energia. É usado principalmente em:
① Centrais Elétricas (sistemas auxiliares de distribuição de energia, interruptores principais para geradores de pequeno e médio porte)
② Subestações (recepção e distribuição de energia)
③ Sistemas de distribuição de energia empresarial industrial e de mineração
④ Partida de motor grande de alta tensão e outras aplicações semelhantes
1. Riscos Ambientais
1. Risco de umidade e condensação: A alta umidade causa condensação nas peças de isolamento dentro do gabinete, reduzindo a resistência do isolamento e levando facilmente a descargas superficiais ou descargas de escoamento.
2. Risco de contaminação por poeira: A poeira condutiva se acumula nos isoladores e nas superfícies da caixa de contato, encurtando a distância de fuga e possivelmente causando curtos-circuitos ou descarga parcial.
3. Risco de gás corrosivo: Gases corrosivos em fábricas de produtos químicos e locais de tratamento de esgoto corroem as peças metálicas, causando mau contato devido à oxidação do gabinete e dos contatos.
4. Risco de superaquecimento em alta temperatura: Má ventilação ou temperatura ambiente excessiva fazem com que o aumento da temperatura dentro do gabinete exceda os limites, acelerando o envelhecimento do isolamento e danos aos componentes.
5. Risco de impacto de vibração: A proximidade de grandes equipamentos vibratórios pode fazer com que os fixadores se soltem e a posição do caminhão se desloque, afetando a confiabilidade do intertravamento.
6. Risco de altitude: Quando a altitude excede 1000m, a resistência do isolamento do ar diminui e a distância de isolamento externo insuficiente pode levar à descarga fase-fase ou fase-terra.
2. Restrições de instalação
① Temperatura ambiente: Máxima +45°C, Mínima -25°C
② Umidade Relativa: Média diária não superior a 95%, média mensal não superior a 90%
③ Altitude: Não superior a 1000m
④ Intensidade Sísmica: Não excedendo o Grau 8
⑤ Pressão de Vapor Saturado: Média diária não superior a 2,2×10³ MPa, média mensal não superior a 1,8×10³ MPa
⑥ Local de instalação: O equipamento deve ser instalado em locais livres de incêndio, risco de explosão, poluição severa, corrosão química e vibração severa.
O escopo de fornecimento do quadro de distribuição tipo extraível de 10kV será determinado de acordo com o diagrama de fiação de configuração fornecido pelo licitante. Todos os comutadores deverão ser equipados com relés, instrumentos e dispositivos de controle secundário de acordo com os desenhos de fiação secundária fornecidos pelo instituto de design. O quadro deverá incluir blocos de terminais, seccionadores (chaves de isolamento) e disjuntores para conexões externas. A fiação secundária dentro do quadro deve ser completamente instalada de acordo com os diagramas de fiação secundária.
