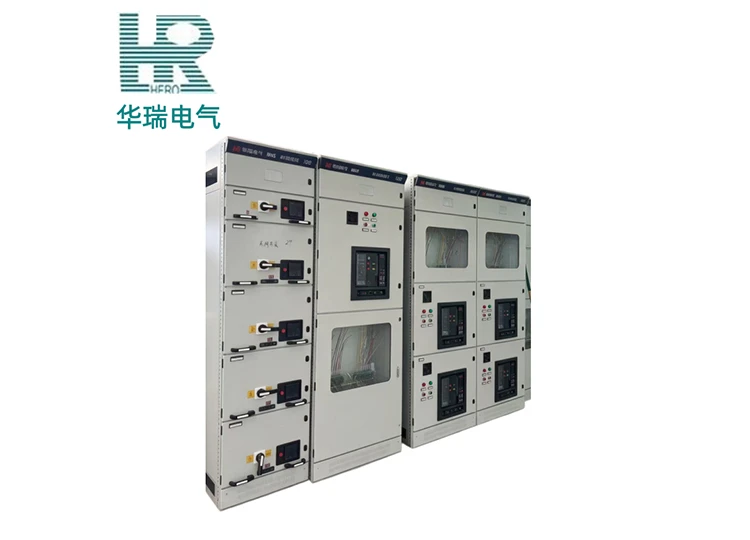

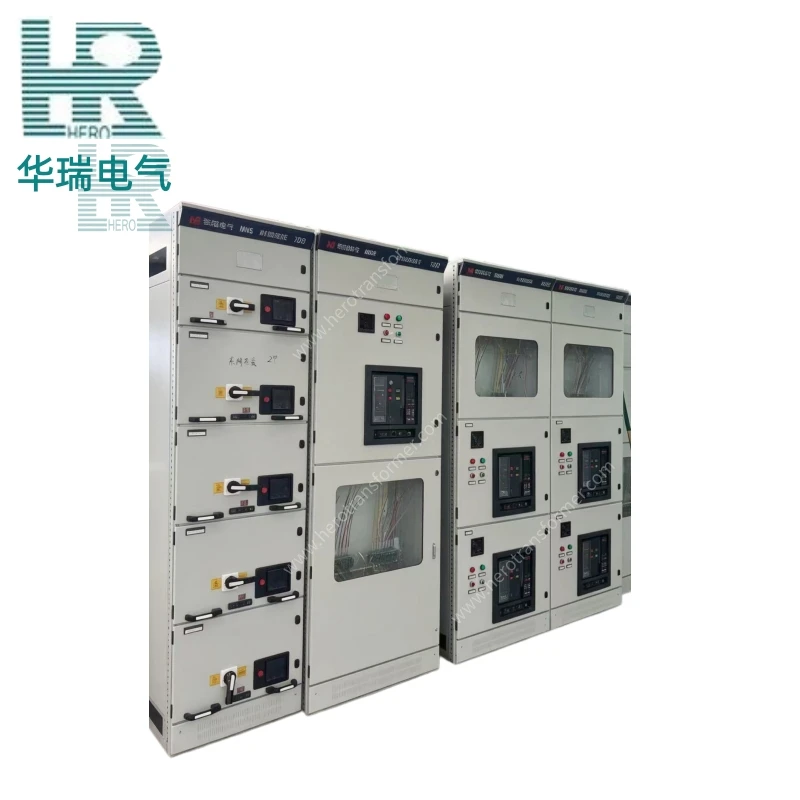

Gabinete de distribuição de baixa tensão MNS
O quadro de distribuição tipo extraível de baixa tensão MNS é um painel modular de baixa tensão montado na fábrica usando módulos padrão (doravante denominado "dispositivo"). Suas especificações técnicas atendem às normas IEC 439 "Conjuntos de manobra e controle de baixa tensão" e GB 7251 "Conjuntos de manobra e controle de baixa tensão". É adequado para conversão, distribuição e controle de energia em sistemas de energia com frequência CA de 50-60 Hz e tensão nominal de trabalho de até 660 Vca. É amplamente utilizado em diversas aplicações, incluindo:
➤Centrais e subestações
➤Petroquímica, metalúrgica, laminação de aço, indústria leve, têxtil e outras empresas industriais e de mineração
➤Comunidades residenciais e edifícios altos

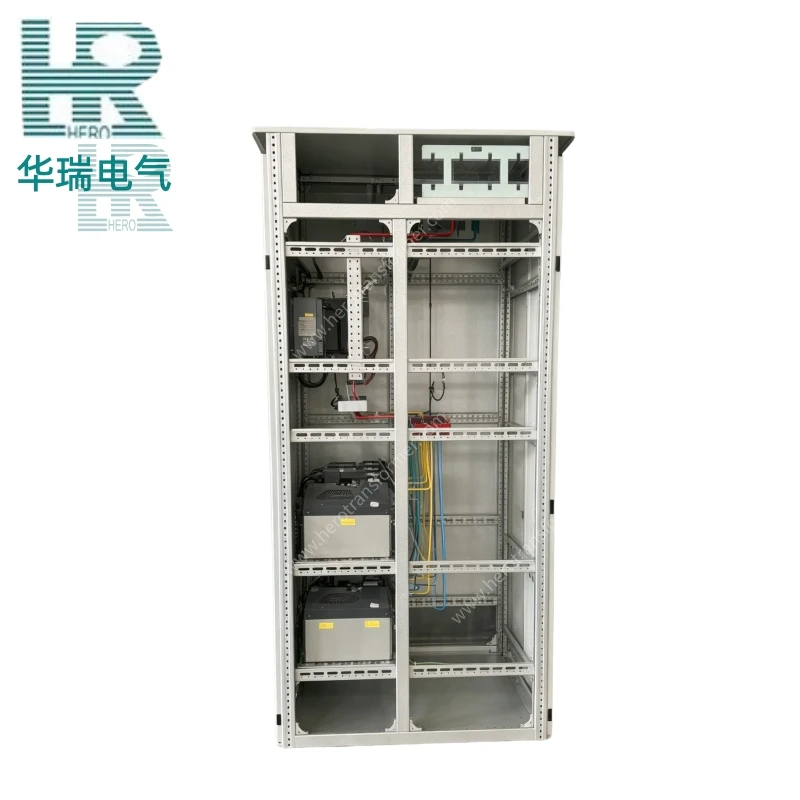

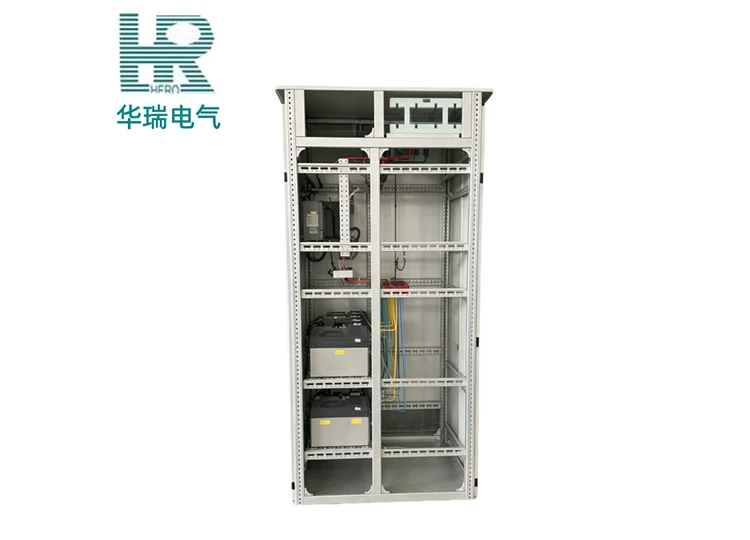

A estrutura básica do dispositivo é uma estrutura de montagem modular. Todos os componentes estruturais da estrutura são galvanizados e fixados entre si usando parafusos auto-roscantes ou parafusos de ângulo vertical grau 8.8 para formar a estrutura básica. De acordo com os diferentes requisitos do esquema, portas correspondentes, placas de fechamento, divisórias, suportes de montagem, bem como barramentos, unidades funcionais e outros componentes são adicionados para montar um dispositivo completo. As dimensões dos componentes e compartimentos dentro do dispositivo são modularizadas (unidade do módulo E = 25mm, igual abaixo).
O PC está dividido em quatro compartimentos:
Compartimento de barramento horizontal: localizado na parte traseira do gabinete
Compartimento da Unidade Funcional: Localizado na parte frontal superior ou na parte frontal esquerda do gabinete
Compartimento de cabos: Localizado na parte frontal inferior ou na parte frontal direita do gabinete
Compartimento do Circuito de Controle: Localizado na parte frontal superior do gabinete
Medidas de separação: O compartimento do barramento horizontal é separado do compartimento da unidade funcional e do compartimento dos cabos por painéis sanduíche melamínicos fenólicos ou placas de aço. O compartimento do circuito de controle é separado do compartimento da unidade funcional por tampas moldadas em espuma de poliuretano retardante de chamas.
Corrente de trabalho nominal do barramento vertical:
CCM tipo extraível para operação unilateral ou bilateral: até 800A
Tipo removível (fixo): até 1000A
CCM para operação unilateral com profundidade de gabinete de 1000 mm: 800-2000A
|
Nome do parâmetro |
Unidade |
Valor |
|
|
Modelo |
|
Série MNS (personalização suportada) | |
|
Tensão nominal de trabalho |
V |
380 660 |
|
|
Tensão máxima de isolamento |
V |
660 |
|
|
Corrente nominal de trabalho |
Barramento horizontal |
UM |
630~5000 |
|
Barramento vertical |
UM |
1000/MÁX. |
|
|
Corrente suportável do barramento |
KA/1s |
50~100 |
|
|
Corrente de pico do barramento |
KÁ |
250 Valor efetivo |
|
|
Corrente de pico de curto prazo do barramento vertical |
Tipo padrão |
KÁ |
90 Máximo |
|
Tipo reforçado |
KÁ |
130 Máximo |
|
|
Concha |
Classe de proteção do gabinete |
/ |
IP130 IP40 |
|
Dimensão total (L*A*P) |
milímetros |
(600~1000)*2200*(600~1000) |
|
Gabinete
Fabricado em chapa de aço alumínio-zinco com estrutura em seção C e estrutura modular de 25mm. Dividido em compartimento de barramento, compartimento de unidade extraível, compartimento de cabos e compartimento de terminal auxiliar. Alta resistência e resistência à corrosão.
Unidade Extraível
Estrutura modular extraível com três posições: conectado, teste e desconectado. Unidades da mesma especificação são totalmente intercambiáveis, facilitando a manutenção e a substituição rápida.
Circuito Condutivo Primário
Inclui barramento horizontal, barramento vertical e terminais de saída. Todos os pontos de conexão são banhados a prata para reduzir a resistência de contato e garantir a capacidade de condução de corrente.
Transformadores de instrumentos
Inclui transformadores de corrente e transformadores de tensão, instalados no compartimento de cabos ou gabinete de entrada, utilizados para medição, proteção e fornecimento de sinais de tensão.
Sistema de proteção de aterramento
O barramento de aterramento principal percorre todo o gabinete, com terminais de aterramento independentes para cada unidade. As unidades extraíveis mantêm a continuidade do aterramento nas três posições.
Dispositivos Inteligentes de Medição e Controle
Inclui instrumentos inteligentes, protetores de motor e módulos de comunicação, permitindo funções de medição, proteção e monitoramento remoto.
Mecanismo de Intertravamento
Intertravamento de posição da unidade extraível e intertravamento da alavanca de operação, evitando a inserção ou retirada sob carga e evitando a entrada em compartimentos energizados, eliminando a operação incorreta.
Dispositivos de alívio de pressão e proteção
Canais de alívio de pressão são fornecidos na parte superior do barramento e dos compartimentos de cabos, direcionando gases de alta pressão para longe durante faltas. Nível máximo de proteção IP54.
1. Principais vantagens do produto
Design modular, configuração flexível: baseado em um módulo de 25 mm, pode ser configurado de forma flexível em diferentes soluções para atender a vários requisitos de distribuição de energia. As unidades extraíveis possuem especificações uniformes com forte intercambialidade, facilitando fácil expansão e modificação.
Estrutura Compacta, Economia de Espaço: Utiliza gavetas padronizadas, com um único gabinete acomodando até 36 circuitos, economizando significativamente espaço na sala de distribuição e reduzindo custos de construção civil.
Isolamento de falhas seguro e confiável: Cada compartimento funcional é separado de forma independente para evitar a propagação de falhas entre os compartimentos. Os canais de alívio de pressão direcionam a energia do arco, garantindo a segurança do pessoal. Nível máximo de proteção IP54.
Forte intercambialidade de unidades extraíveis: Unidades extraíveis da mesma especificação são totalmente intercambiáveis. Em caso de falha, a energia pode ser restaurada substituindo diretamente a unidade defeituosa por uma sobressalente, eliminando a necessidade de reparos em falta de energia e reduzindo o tempo de inatividade.
Intertravamento mecânico completo: As unidades extraíveis possuem três posições (conectado, teste, desconectado) com indicação clara de posição e travamento. Intertravamentos confiáveis entre a alavanca de operação e as posições evitam operações incorretas.
Alta capacidade de transporte de corrente: Corrente de barramento horizontal de até 6300A, com corrente suportável de curto prazo de até 100kA, atendendo aos exigentes requisitos de distribuição de energia de alta capacidade e sistemas de alta corrente de curto-circuito.
Manutenção conveniente, baixo custo operacional: A estrutura removível facilita fácil manutenção e substituição. As peças padronizadas têm forte intercambialidade, reduzindo a pressão do estoque de peças sobressalentes e diminuindo os custos operacionais.
Alto Nível de Inteligência: Pode ser equipado com instrumentos inteligentes, protetores de motores e interfaces de comunicação, possibilitando monitoramento remoto, alarme de falhas e gerenciamento de consumo de energia, adaptável a sistemas digitais de distribuição de energia.
2. Vida útil
Sob condições operacionais padrão e uso adequado, a vida útil geral do conjunto de manobra de baixa tensão MNS pode chegar a 20 a 25 anos. O invólucro, feito de chapa de aço alumínio-zinco com estrutura em seção C, oferece excelente resistência à corrosão e pode atingir uma vida útil de mais de 30 anos. O mecanismo de inserção da unidade extraível tem uma vida mecânica de mais de 5.000 operações e as unidades da mesma especificação são totalmente intercambiáveis. O disjuntor tem vida mecânica de 10.000 a 20.000 operações. Os transformadores de instrumentos têm uma vida útil de 15 a 20 anos, enquanto os instrumentos inteligentes e dispositivos de proteção têm uma vida útil de aproximadamente 10 a 15 anos.
1. Manutenção Diária
Inspeção Ambiental e de Aparência: Verifique semanalmente se a superfície do gabinete está deformada ou enferrujada, observe se há objetos estranhos ou acúmulo de água no interior do gabinete e se a temperatura e a umidade da sala de distribuição estão dentro das faixas especificadas.
Monitoramento dos parâmetros operacionais: Observe se as leituras de corrente e tensão de cada unidade extraível estão normais, se as luzes indicadoras e os instrumentos são exibidos corretamente e se há algum sinal de alarme anormal.
Inspeção da Unidade Extraível: Verifique mensalmente se a alça da unidade extraível está no lugar, se a indicação de posição é precisa, se as operações de inserção e retirada são suaves e se as unidades da mesma especificação são intercambiadas corretamente.
Inspeção de aperto: A cada seis meses verifique se os parafusos de conexão do barramento, terminais de entrada/saída e fios de aterramento estão soltos e se os terminais do circuito secundário estão seguros.
Inspeção do sistema de aterramento: A cada seis meses verifique se o barramento de aterramento principal e os terminais de aterramento de cada unidade estão conectados de forma confiável e se a resistência de aterramento atende aos requisitos (≤4Ω).
Testes preventivos: Realize testes preventivos a cada 1 a 3 anos, incluindo testes de resistência de isolamento, testes de resistência de circuito e verificação de configuração do dispositivo de proteção.
2. Regulamentos de Segurança
Princípio de operação desligada: Antes de iniciar o trabalho, confirme se a unidade extraível está na posição desconectada ou se a fonte de alimentação a montante está desconectada. Siga rigorosamente os procedimentos de corte de energia, verificação de tensão e instalação do fio terra.
Padrão de operação da unidade extraível: É estritamente proibido retirar ou inserir uma unidade extraível sob carga. A comutação de posição só pode ser realizada após o disjuntor estar aberto. Mantenha a posição correta durante a operação.
Verificação de Tensão e Aterramento: Antes de entrar no compartimento de cabos ou entrar em contato com condutores, utilize um detector de tensão para verificar a ausência de tensão. Somente após a confirmação de ausência de tensão os trabalhos poderão começar. Instale fios de aterramento quando necessário.
Equipamento de proteção individual: Os operadores devem possuir certificados válidos e trabalhar em conformidade com os regulamentos. Use sapatos e luvas isolados e fique sobre um tapete isolante durante a operação.
Procedimento de substituição da unidade removível: Antes de substituir uma unidade removível com defeito, confirme se a unidade sobressalente possui as mesmas especificações. Puxe a unidade defeituosa para a posição desconectada, remova-a, insira a unidade sobressalente e empurre-a para a posição conectada.
Requisitos de registro de manutenção: Após cada operação de manutenção, preencha os registros de manutenção, incluindo a data da manutenção, o conteúdo da manutenção, os problemas encontrados e os resultados do manuseio. Estabeleça arquivos de equipamentos.
① Centrais Elétricas: Sistemas auxiliares de distribuição de energia
② Subestações: Recebimento e distribuição de energia
③ Empresas Industriais e de Mineração: Distribuição de energia industrial e controle de motores em petróleo, química, metalurgia, etc.
④ Infraestrutura: Aeroportos, docas, estações ferroviárias, centros de rádio e televisão
⑤ Setor de Construção: Prédios altos, complexos comerciais, data centers
⑥ Nova Energia: Integração de sistemas fotovoltaicos e de armazenamento de energia
1. Riscos Ambientais
1. Risco de umidade e condensação: A alta umidade causa condensação nas peças de isolamento dentro do gabinete, reduzindo a resistência do isolamento e levando facilmente a descargas superficiais ou descargas de escoamento.
2. Risco de contaminação por poeira: A poeira condutiva se acumula nos isoladores e nas superfícies da caixa de contato, encurtando a distância de fuga e possivelmente causando curtos-circuitos ou descarga parcial.
3. Risco de superaquecimento em alta temperatura: Má ventilação ou temperatura ambiente excessiva fazem com que o aumento da temperatura dentro do gabinete exceda os limites, acelerando o envelhecimento do isolamento e danos aos componentes.
4. Risco de impacto de vibração: A proximidade de grandes equipamentos vibratórios pode fazer com que os fixadores se soltem e a posição do caminhão se desloque, afetando a confiabilidade do intertravamento.
2. Restrições de instalação
1. Temperatura do ar ambiente: Não superior a +40°C e não inferior a -5°C, com uma temperatura média durante qualquer período de 24 horas não superior a +35°C.
2. Condições atmosféricas: Ar limpo. A umidade relativa não deve exceder 50% a uma temperatura máxima de +40°C. É permitida uma humidade relativa mais elevada a temperaturas mais baixas, por exemplo 90% a +20°C, mas deve ser dada a devida consideração à possibilidade de ocorrer ocasionalmente condensação moderada como resultado de variações de humidade.
3. Altitude: Não superior a 2.000 m.
4. Condições de transporte e armazenamento: O dispositivo é adequado para transporte e armazenamento dentro de uma faixa de temperatura de -25°C a +55°C. É permitida a exposição de curto prazo (não superior a 24 horas) até +70°C. Sob estas condições extremas de temperatura, o dispositivo não sofrerá nenhum dano irreversível e deverá ser capaz de funcionar normalmente em condições normais.
5. Condições fora do padrão: Se as condições operacionais acima não puderem ser atendidas, o problema será resolvido por meio de negociação entre o usuário e o fabricante.
6. Aplicações Especiais: Quando o dispositivo for utilizado em plataformas de petróleo offshore e usinas nucleares, um acordo técnico separado deverá ser assinado.
Devido às características únicas do gabinete, o orçamento deste produto exige determinados parâmetros técnicos. A personalização personalizada em todas as dimensões também é suportada. As principais instruções de pedido são as seguintes:
1. Esquema do circuito principal e diagrama do sistema unifilar;
2. Diagrama esquemático ou diagrama de fiação do circuito secundário;
3. Diagrama de disposição do quadro e plano de layout da sala de distribuição;
4. Especificações detalhadas e quantidades de todos os equipamentos elétricos instalados em cada unidade do quadro;
5. Forneça a corrente de trabalho e a corrente de curto-circuito do barramento horizontal. As especificações do barramento devem ser selecionadas de acordo com o padrão de fábrica (especificações do barramento padrão de fábrica: 10×30×2; 10×60×2; 10×80×2; 10×60×4; 10×80×2×2; 10×60×4×2). Se as especificações do barramento não forem especificadas, elas deverão ser determinadas pelo fabricante; Para o sistema de barramentos L1, L2, L3, PE ou L1, L2, L3, PEN, caso não especificado, deverá ser determinado pelo fabricante;
6. Forneça o nome operacional de cada circuito (limitado a 10 caracteres). Caso não sejam fornecidos, o fabricante deverá fornecer placas de símbolos em branco;
7. Nível de proteção do gabinete do quadro (IP30, IP40) e se a parte inferior do gabinete deve ser vedada. Caso não seja especificado, o nível de proteção deverá ser IP30 com a parte inferior do gabinete não vedada;
8. Cor da pintura da superfície do quadro. Se não for especificado, será cinza bege (米灰色).
