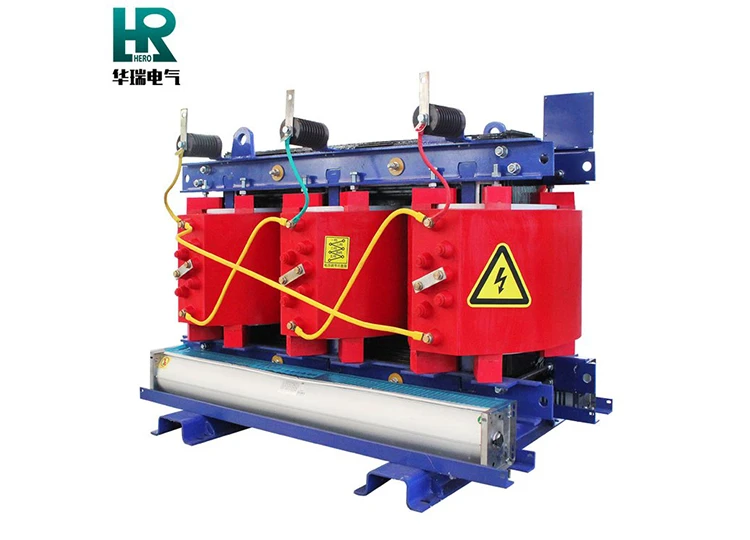

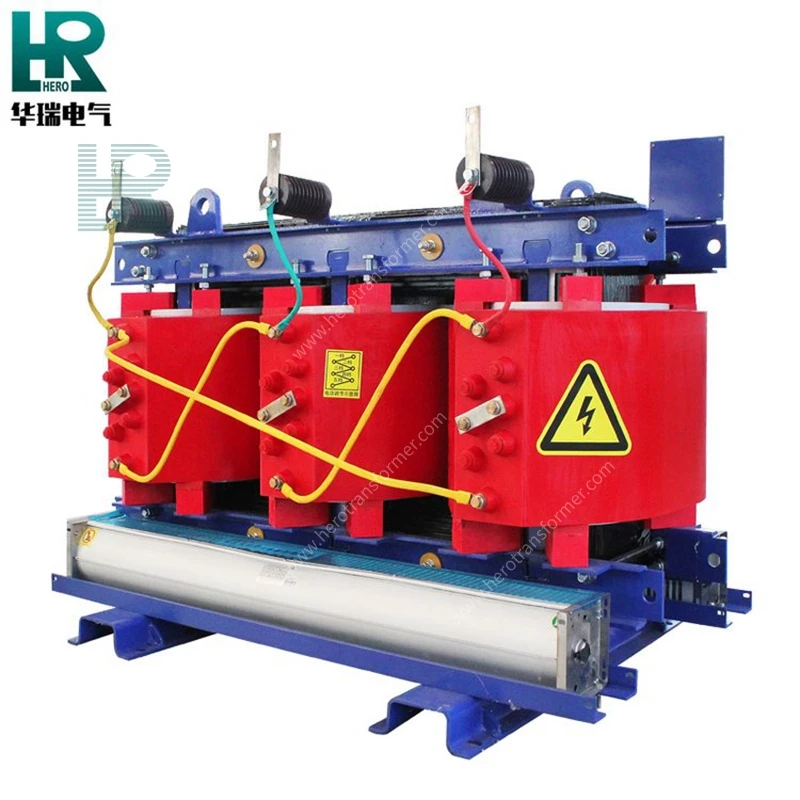

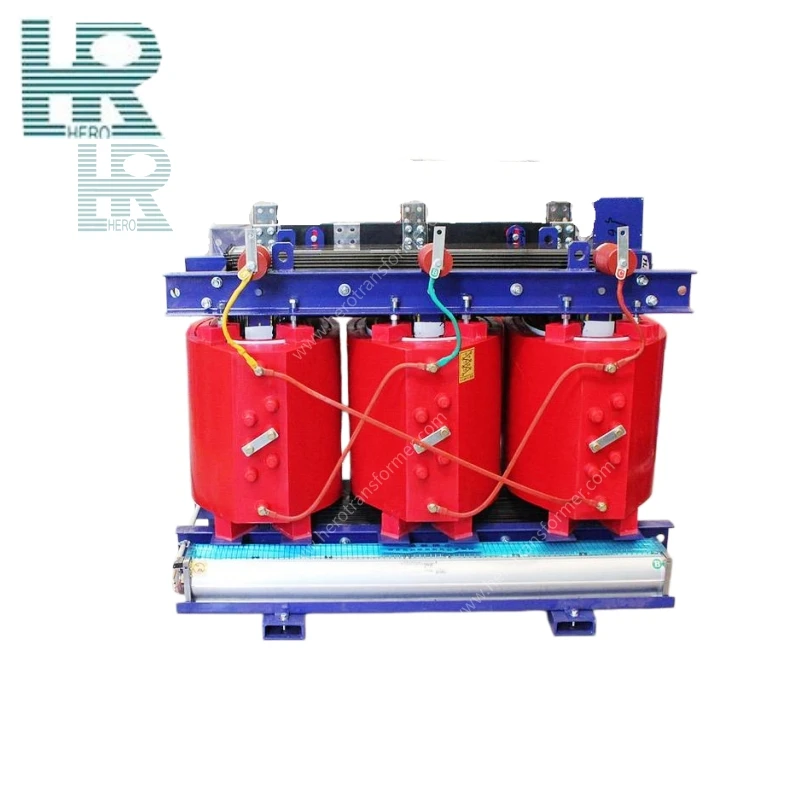

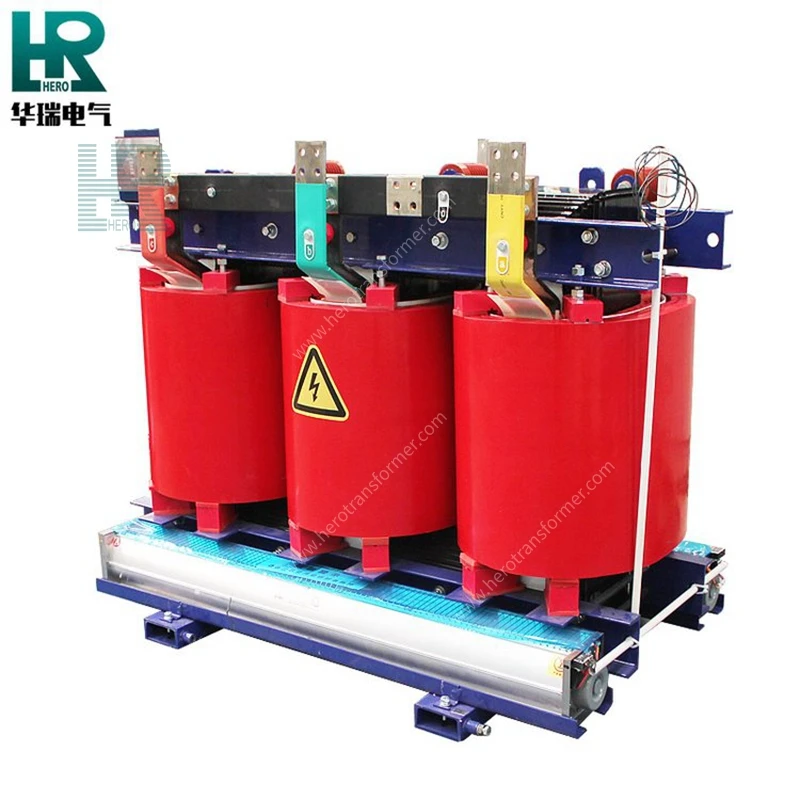

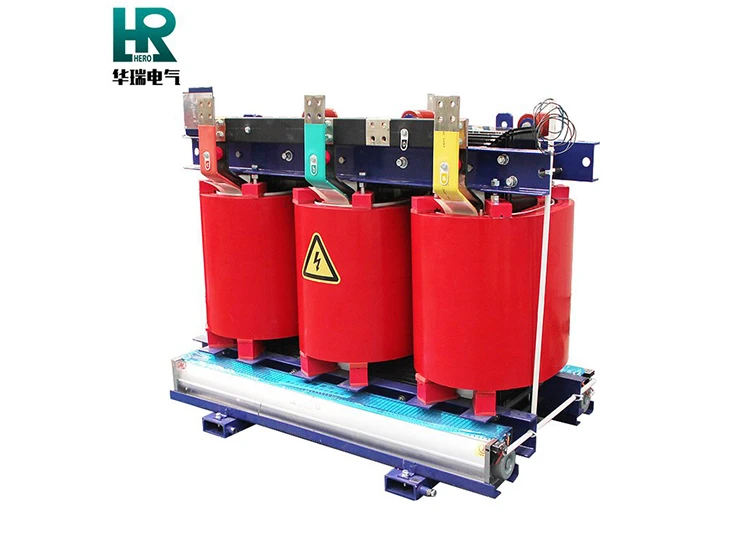

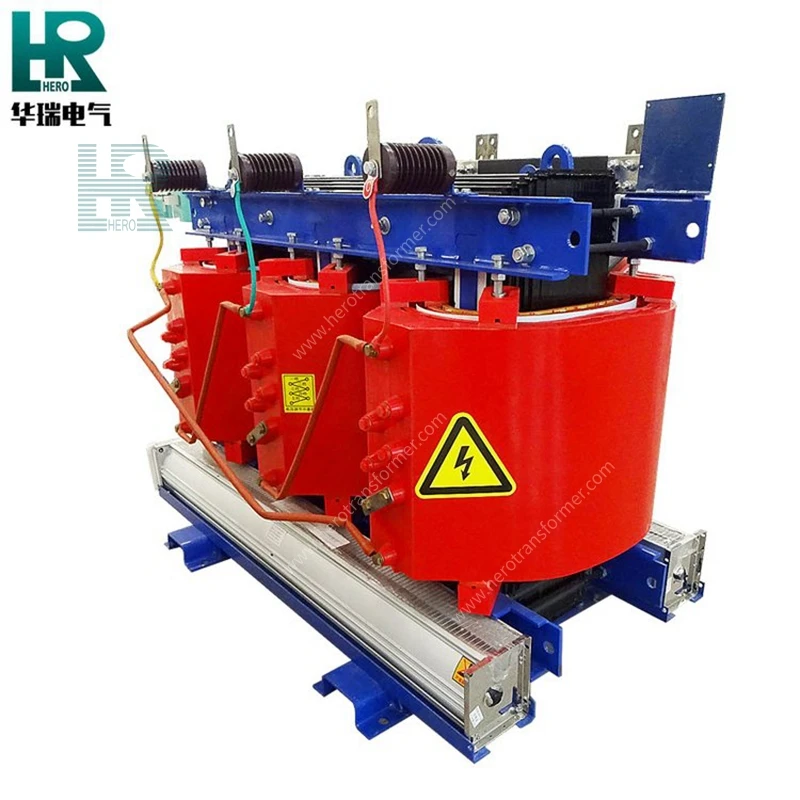

Transformador trifásico tipo seco de baixa perda SCB13-250KVA-35/0,4kV

Um transformador trifásico de baixa perda de 35kV do tipo seco é um transformador de potência trifásico de baixa perda com um lado de alta tensão nominal de 35kV, usando ar como meio de resfriamento e materiais sólidos, como fundição de resina epóxi ou papel de isolamento NOMEX como isolamento principal. Com base no princípio da indução eletromagnética, este produto reduz a tensão da rede de 35 kV para baixa tensão do lado do usuário (normalmente 0,4 kV, 6,3 kV ou 10,5 kV), alcançando conversão e transmissão de energia e apresenta características de economia de energia com perdas sem carga e perdas de carga significativamente inferiores aos padrões nacionais.

Compartilhe:

Consulte agora + Próximos Produtos +

Principais recursos do produto

Excelente segurança e proteção ambiental

Utiliza materiais de isolamento sólidos, como fundição de resina epóxi ou papel NOMEX, evitando completamente o uso de óleo isolante inflamável, eliminando vazamentos e riscos de incêndio e não produzindo fumaça tóxica durante a operação, atendendo às exigências ambientais e de proteção contra incêndio.

Desempenho de isolamento confiável

Adota uma estrutura de isolamento sólido fundida a vácuo com alta rigidez dielétrica do material isolante. Não há meio líquido entre os enrolamentos ou entre os enrolamentos e o núcleo, eliminando o risco de falha de isolamento causada por vazamento de óleo.

Design Livre de Manutenção

Elimina a necessidade de trabalhos regulares de manutenção, como amostragem de óleo, filtragem de óleo e regeneração de óleo. Os enrolamentos e o núcleo são completamente encapsulados por materiais de isolamento sólidos, isolando-os da poeira e umidade externas. Não há necessidade de substituir o meio isolante durante a operação, reduzindo significativamente os custos de operação e manutenção e a carga de trabalho.

Métodos de resfriamento flexíveis

Utiliza refrigeração por Ar Natural (AN) ou Ar Forçado (AF), não necessitando de componentes auxiliares como radiadores ou conservadores de óleo, resultando em uma estrutura simples.

Forte adaptabilidade de instalação

De tamanho compacto e relativamente leve, pode ser colocado diretamente no centro de carga (como salas de distribuição no piso, plataformas de metrô, data centers).

Vida útil controlável

Os materiais de isolamento sólido envelhecem lentamente em condições normais de operação, mantendo um desempenho estável durante toda a sua vida útil. A vida útil geral do projeto pode chegar a 20-30 anos.

Tabela de parâmetros do produto

Parâmetro	Especificação
Capacidade nominal	250kVA (personalização suportada)
Classificação de alta tensão	35kV (níveis de tensão personalizáveis)
Classificação de baixa tensão	400V (personalizável conforme necessário)
Método de resfriamento	Ar Natural (AN), Ar Forçado (AF)
Classe de Isolamento	Classe F (155°C), Classe H (180°C) — para aplicações especiais
Tensão de Impedância	6% (dependendo da capacidade e nível de tensão)
Perdas	Compatível com GB 20052, UL, CSA, IEC, DOE2016, IEEE, ANSI, EN60076, etc.; otimização de baixa perda disponível
Grupo de conexão	Dyn11, Yyn0, YNd11, Yy0, etc. (opcional)
Número de fases	Trifásico
Frequência nominal	50Hz/60Hz
Nível de proteção	IP21
Limite de aumento de temperatura	Aumento máximo de temperatura do enrolamento ≤ 100K
Temperatura Ambiente	Máximo: +40℃; Mínimo: Interior -5°C, Exterior -25°C (normalmente requer design especial ou gabinete adicional)

Composição do Componente Principal

Essencial

Feito de chapas de aço silício de grão orientado, laminadas entre si para formar o circuito magnético principal. Os processos de junta escalonada ou esquadria reduzem efetivamente as perdas por correntes parasitas e as perdas por histerese, melhorando a eficiência da operação do equipamento. A superfície do núcleo é revestida com verniz isolante antiferrugem e a placa de aterramento é conduzida de forma confiável.

Enrolamentos de alta e baixa tensão

Enrolado com condutores de cobre de alta qualidade ou condutores de alumínio (folha), divididos em enrolamento de alta tensão e enrolamento de baixa tensão. É adotada uma estrutura sólida de isolamento, utilizando resina epóxi fundida a vácuo (tipo encapsulado) ou papel NOMEX/fibra de vidro (tipo não encapsulado).

Terminais de alta tensão/baixa tensão

Usando barramentos de cobre, terminais de cobre ou caixas de junção de cabos para obter conexões elétricas internas e externas. Interfaces de barramento fechado, conectores de cabos ou caixas de terminais podem ser selecionados de acordo com os requisitos do cliente. Os transformadores do tipo seco para subestações de estilo americano são frequentemente configurados com saída lateral ou saída inferior.

Componentes de resfriamento

Incluindo ventiladores de refrigeração (ventiladores axiais ou centrífugos), defletores de ar, etc. Os métodos de refrigeração AN (Ar Natural) ou AF (Air Forced) são adaptados de acordo com as especificações de potência.

Gabinete de proteção (opcional)

Fabricado em aço inoxidável, liga de alumínio ou chapa de aço galvanizado, proporcionando diferentes níveis de proteção de IP20 a IP65.

Vantagens do produto e vida útil

1. Principais vantagens do produto

① Excelente segurança e proteção ambiental: O design totalmente isento de óleo elimina o risco de vazamento de óleo e incêndio, e nenhuma fumaça tóxica é produzida durante a operação.

② Instalação conveniente e economia de espaço: Tamanho compacto e relativamente leve, economizando significativamente espaço e investimento em construção civil, com ciclo de instalação curto e posicionamento flexível.

③ Operação livre de manutenção: Elimina a necessidade de trabalhos de manutenção regulares, como amostragem de óleo, filtragem de óleo e regeneração de óleo.

④ Forte adaptabilidade ambiental: Os níveis de proteção (IP20 a IP65) e as classes climáticas/ambientais (C2/C3, E2/E3) podem ser selecionados de acordo com o cenário de aplicação. Com a adição de um invólucro protetor, ele pode operar de forma confiável ao ar livre ou em ambientes altamente poluídos, adaptando-se a requisitos ambientais especiais, como altitude elevada, névoa salina e umidade.

2. Vida útil

Sob condições operacionais padrão e uso adequado, a vida útil geral projetada do transformador do tipo seco pode chegar a 20 a 30 anos. Os materiais de isolamento sólido utilizados, como resina epóxi fundida ou papel NOMEX, envelhecem lentamente quando operam abaixo da temperatura nominal. Além disso, não existem peças mecânicas de desgaste; o desempenho magnético das chapas de aço silício com núcleo decai extremamente lentamente e os condutores de cobre/alumínio dos enrolamentos não estão sujeitos à corrosão química. A vida estrutural excede em muito 30 anos.

Manutenção Diária e Padrões de Segurança

Manutenção de Rotina e Padrões de Segurança

1. Manutenção Diária

① Limpe a poeira do núcleo e das superfícies do enrolamento (usando um aspirador ou ar comprimido seco).

② Verifique se os fixadores e terminais de conexão estão soltos.

③ Teste se o controlador de temperatura e as funções do ventilador estão funcionando normalmente.

④ Monitore a resistência do isolamento e as tendências do nível de descarga parcial.

2. Regulamentos de Segurança

① Segurança Operacional: Durante a manutenção do equipamento, a energia deve ser cortada, a tensão deve ser verificada e o aterramento deve ser aplicado. É estritamente proibido abrir o gabinete ou tocar nos componentes internos enquanto o equipamento estiver energizado. Os operadores devem possuir certificados válidos e usar equipamentos de proteção isolados.

② Prevenção de Incêndio e Explosão: O local de instalação deve garantir boa ventilação. É estritamente proibido armazenar materiais inflamáveis ao redor do equipamento e as rotas de fuga de incêndio devem ser mantidas desobstruídas.

③ Gerenciamento de poeira e umidade: O local de instalação deve ser mantido seco e limpo. A poeira acumulada nas superfícies do enrolamento deve ser limpa regularmente.

④ Procedimentos para tratamento de falhas: No caso de sons anormais, alarmes, fumaça visível ou arco voltaico, o equipamento deve ser imediatamente desligado e desligado. A operação só poderá ser retomada após a causa da falha ter sido identificada e resolvida. A operação forçada sob condições de falha é estritamente proibida. Se aparecerem rachaduras, marcas de carbonização ou descoloração na superfície do enrolamento, testes e avaliações de isolamento deverão ser realizados.

⑤ Acesso para manutenção e autorizações de segurança: O acesso para manutenção deve ser reservado na parte frontal e traseira do equipamento (geralmente não menos que 1,2m na frente e não menos que 0,8m na parte traseira). Os lados de alta e baixa tensão devem atender aos requisitos de distância de segurança para partes energizadas em relação ao terra e entre fases (determinado de acordo com o nível de tensão). Para transformadores com invólucros de proteção com classificação IP, a porta de manutenção deve abrir para fora e ser equipada com uma trava de segurança para evitar a entrada de pessoal não autorizado nos compartimentos energizados.

Aplicações Comuns da Indústria

1. Subestações do Sistema de Energia: Transformadores principais (elevadores/redutores) e transformadores de distribuição.

2. Plantas de Fabricação Industrial: Distribuição de energia para indústrias como automotiva, siderúrgica, química e têxtil.

3. Geração de Energia Nova: Conexão de rede elevadora para turbinas eólicas e subestações elevadoras fotovoltaicas.

4. Mineração e Metalurgia: Fonte de alimentação para britadores de alta potência, fornos elétricos, laminadores e outras cargas de impacto.

5. Trânsito Ferroviário: Subestações de tração para metrôs e metrôs leves, fornecendo energia para catenárias ou terceiros trilhos.

6. Data Centers e Infraestrutura: Principal distribuição de energia de entrada para grandes parques industriais, servindo como um elo crítico em sistemas de energia de backup.

7. Uso Comercial e Civil: Sistemas de distribuição de energia para grandes complexos comerciais, parques industriais, comunidades residenciais e fornecimento de energia centralizado para municípios.

Principais considerações

1. Riscos Ambientais

1. Risco de contaminação por poeira: A superfície do enrolamento de um transformador do tipo seco fica exposta. Em um ambiente com muita poeira durante um longo período, a eficiência da dissipação de calor diminuirá e a distância de fuga será reduzida, o que pode causar descarga superficial ou descarga parcial intensificada.

2. Risco de umidade e condensação: Em um ambiente com alta umidade por um longo período ou em locais com grandes diferenças de temperatura entre o dia e a noite, a superfície do isolamento sólido absorve facilmente a umidade e forma condensação, resultando em uma diminuição significativa na resistência do isolamento e uma redução na tensão inicial de descarga parcial.

3. Risco de superaquecimento em alta temperatura: Quando um transformador do tipo seco é instalado em espaços fechados mal ventilados, porões ou perto de fontes de calor, o aumento da temperatura do enrolamento excederá o padrão, acelerando o envelhecimento térmico dos materiais de isolamento.

4. Impacto de ruído e vibração: A magnetostrição do núcleo de ferro gera ruído eletromagnético de 100 Hz ~ 400 Hz, que pode exceder o padrão (por exemplo, ≤ 45 ~ 50 dB à noite) em locais silenciosos, como áreas residenciais, hospitais e data centers.

2. Restrições de instalação

1. Instalação interna: Adequado para edifícios altos, porões e áreas densamente povoadas. Nenhum poço de óleo dedicado é necessário.

2. Espaço livre: Distância da parede ≥0,8m, distância da passagem ≥1,2m, folga entre duas unidades ≥1,0m.

3. Requisitos de ventilação: A convecção do ar deve ser garantida. É estritamente proibido bloquear entradas e saídas de ar.

4. Requisitos de proteção contra incêndio: O próprio transformador do tipo seco não é combustível. Nenhum material inflamável deve ser armazenado ao seu redor. Extintores de incêndio padrão são suficientes.

5. Temperatura ambiente: Interior -5℃ ~ +40℃, exterior -30℃ ~ +40℃. É necessário um projeto especial se estiver fora desta faixa.

6. Acesso de Manutenção: Reserva ≥1,2m na frente e ≥0,8m na traseira.

Dimensões e escopo de personalização do produto

Este produto oferece suporte à personalização personalizada em todas as dimensões, permitindo uma adaptação precisa com base nas condições operacionais do projeto, fatores ambientais, padrões da indústria e requisitos do cliente. O escopo de customização é o seguinte, com as principais dimensões listadas abaixo:

Dimensão	Faixa/Descrição Disponível
Capacidade e Tensão	30 kVA ~ 10.000 kVA, 6 kV ~ 11 kV
Grupo de conexão	Dyn11, Yyn0, YNd11, Yy0, ZNyn11, etc.
Tipo de comutador	Fora do circuito (sem carga) (±2×2,5% ou ±5%) / Em carga (±8×1,25%, etc.)
Método de resfriamento	AN, AF, etc.
Material de enrolamento	Totalmente em cobre, totalmente em alumínio, alumínio de alta tensão / cobre de baixa tensão, composto de cobre-alumínio, etc.
Proteção e Anticorrosão	IP00 ~ IP40
Ambiente de instalação	Os transformadores do tipo seco devem ser instalados em ambientes internos, em um ambiente bem ventilado, seco e limpo, com temperatura ambiente de -5°C ~ +40°C, altitude ≤1000m, livre de poeira condutora, gases corrosivos e riscos de explosão, com espaço livre ao redor reservado para dissipação de calor e manutenção.
Configuração de acessórios	Complementos opcionais: controlador de temperatura inteligente (monitoramento de temperatura do enrolamento), monitoramento on-line de descarga parcial, transmissão remota de dados, alarme/desarme de temperatura excessiva, controle automático de partida/parada do ventilador, gabinete de proteção inteligente (com trava eletromagnética), controlador de temperatura e umidade (anticondensação), etc., adaptável a sistemas de distribuição de energia inteligentes autônomos e subestações inteligentes.
Padrões Aplicáveis	Níveis de eficiência energética UL/EN 60076/GB 1094/IEC 60076/ANSI C57.12/CSA/DOE
Marcação/Rotulagem	Placa de identificação e etiquetas de advertência em chinês/inglês ou bilíngue
