Transformadores de mineração do Chile

A mineradora necessitava de transformadores de diversos modelos, layouts e formas de montagem. As demandas detalhadas de personalização estão listadas a seguir:

Várias relações de tensão: 13,2/0,4kV,  8,8/0,4kV,  7,2/0,4kV,  4,16/8,8kV,  4,16/0,4kV

Diversas especificações de montagem: Montado no solo, montado em poste de mochila, montado em poste de cruzeta

Ampla gama de capacidades nominais: 10kVA, 75kVA, 100kVA, 150kVA, 600kVA, 2000kVA, 2500kVA, 3500kVA

Requisitos de acessórios personalizados

Buchas antipoluição adequadas para ambientes empoeirados

Caixas de cabos de alta e baixa tensão para unidades selecionadas

Proteção contra disparo por sobretemperatura como opção

Tamanho de abertura personalizado e quantidade de buchas de baixa tensão

Para atender aos requisitos personalizados abrangentes, incluindo várias relações de tensão, métodos de montagem, capacidades e condições severas de mineração empoeiradas, nossa empresa adotou uma estratégia de entrega de seleção de parâmetros de matriz + projeto estrutural adaptável à cena + componentes de núcleo reforçados, garantindo que cada transformador corresponda precisamente às condições de fornecimento de energia de mineração e aos padrões de construção no local.

1. Análise de demanda e confirmação de desenho

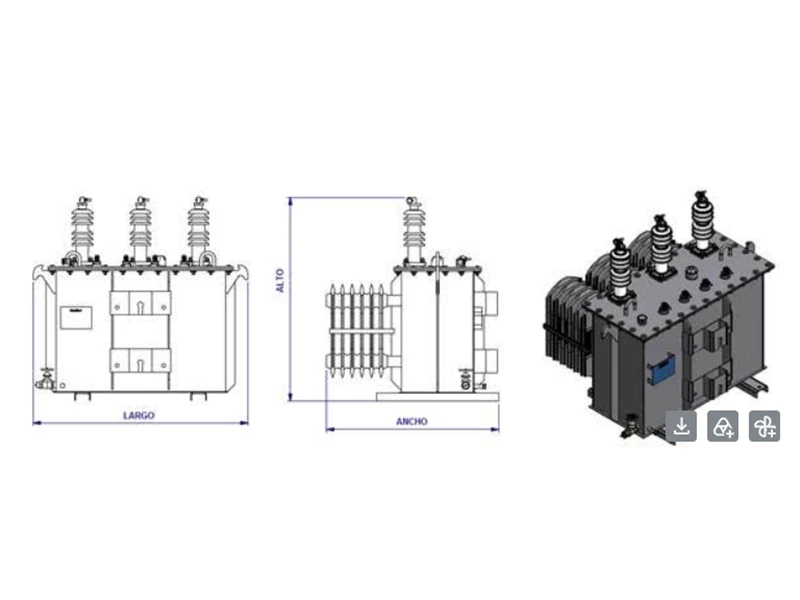

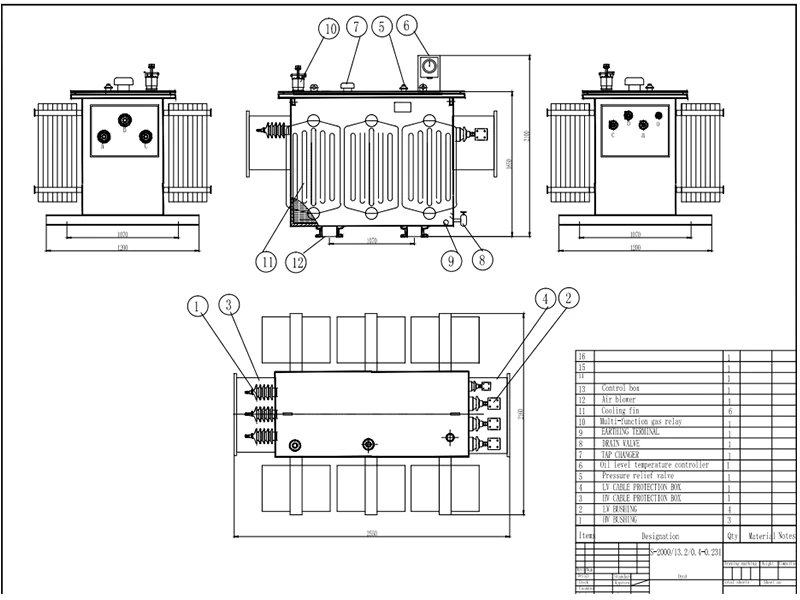

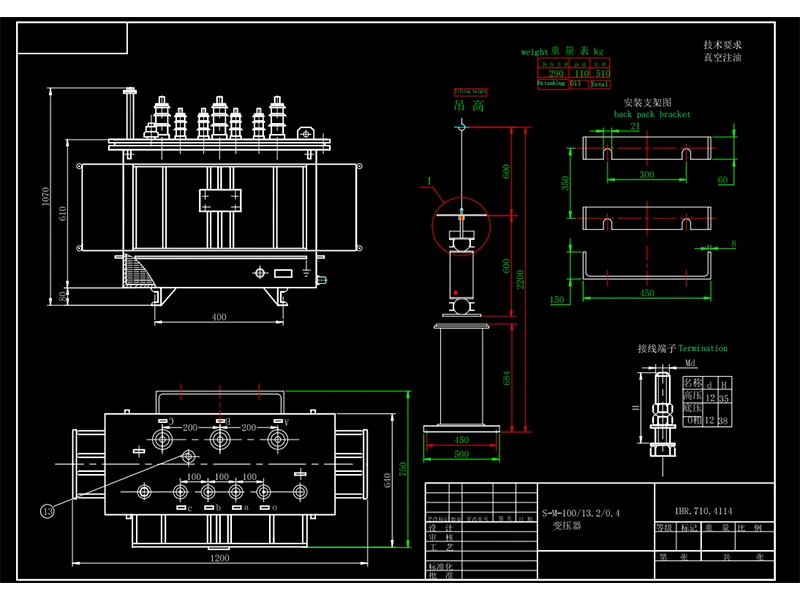

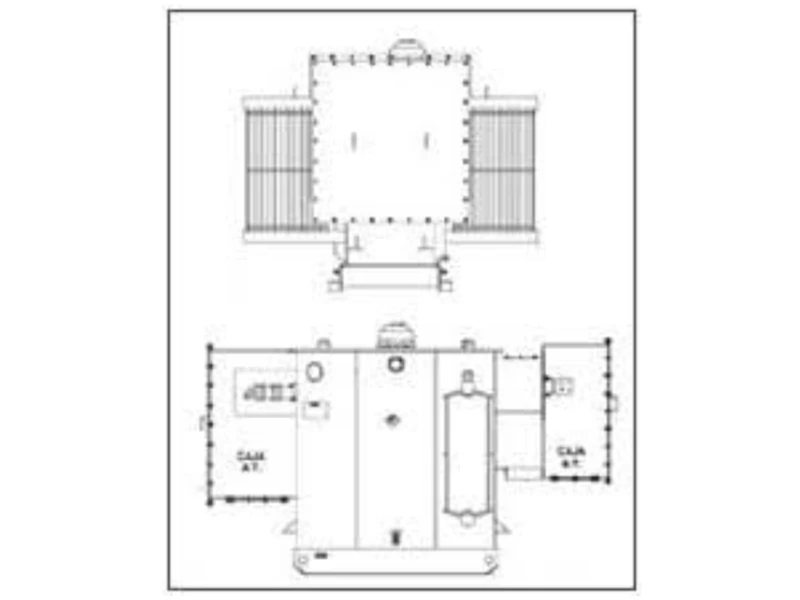

Todos os requisitos técnicos detalhados foram verificados repetidamente antes da produção. O esboço completo e os desenhos de fabricação foram emitidos e aprovados pelo cliente antes da produção em massa.

2. Projeto estrutural adaptável à cena para diferentes tipos de montagem

Soluções personalizadas de modificação estrutural foram desenvolvidas para os três principais tipos de montagem:

Transformadores de solo: Equipados com base de canal em aço e chumbadores para fixação. Almofadas de absorção de choque ajustáveis em altura são instaladas na base para se adaptarem às superfícies irregulares do solo da mina. Uma válvula de drenagem de óleo de emergência é instalada no fundo do tanque para atender aos padrões de segurança contra incêndio. Para modelos de grande capacidade (≥2000kVA), os radiadores divididos são configurados para transporte conveniente e montagem no local.

Transformadores tipo mochila montados em poste: Especialmente projetados para alimentação em extremidades de linhas aéreas. A estrutura compacta e leve do tanque estreita a largura geral do núcleo, com placas traseiras de dois lados para conexão do aro. Aros correspondentes são fornecidos para diâmetros de pólo de Φ190mm, Φ230mm, Φ350mm, etc. Linhas de alta e baixa tensão saem da parte inferior lateral para fácil conexão com cabos suspensos suspensos.

Transformadores montados em poste de cruzeta: Suportes inferiores de cruzeta reforçados com distância central ajustável para caber em combinações de cruzetas de diferentes espaçamentos de postes. Fixadores duplos anti-afrouxamento (porcas de fixação + contrapinos) são usados entre a base do transformador e os suportes para evitar o afrouxamento da porca causado pela vibração do vento a longo prazo.

3. Sistema de proteção reforçada para ambientes de mineração empoeirados

Buchas antipoluição: Todos os lados de alta tensão são equipados com buchas compostas de borracha de silicone antiincrustantes ou buchas de porcelana de longa distância de fuga com distância de fuga ≥31mm/kV (com base na tensão máxima de operação), atendendo ao nível de poluição Classe III e mantendo distância de descarga de isolamento suficiente sob acúmulo de poeira.

Invólucro do tanque selado: Tanque hermeticamente selado e tampa sem conservador para reduzir os pontos de vedação. A variação do volume do óleo do transformador é compensada por paredes onduladas, evitando a entrada de poeira no tanque através dos respiros.

Caixas de cabos opcionais: Caixas de cabos externas IP54 são instaladas em unidades com requisitos de caixa de cabos, com espaço de fiação interna suficiente e prensa-cabos para obter vedação à prova de poeira e à prova d’água.

4. Sistema de monitoramento e proteção contra disparo por superaquecimento

Esquema de proteção de controle de temperatura duplo:

Proteção primária: Relés de temperatura montados no lado de baixa tensão (ajuste ajustável: alarme 80°C / disparo 95°C), com sondas de temperatura inseridas em tubos de medição de temperatura na tampa do tanque.

Proteção atualizada opcional: resistência térmica de platina Pt100 pré-incorporada dentro dos enrolamentos, conectada a controladores de temperatura inteligentes para exibição da temperatura do enrolamento em tempo real via DCS remoto e contatos de disparo passivos para disjuntores a montante.

As buchas de baixa tensão personalizadas são fabricadas estritamente de acordo com o tamanho e a quantidade de abertura especificados pelo cliente, combinando perfeitamente com os terminais de cabos de baixa tensão existentes ou com as conexões de cobre flexíveis do cliente, sem modificação no local.

5. Garantia de qualidade, inspeção e entrega

Teste de aceitação de fábrica: Cada unidade passa por testes de rotina completos de acordo com os padrões GB/T 6451 e IEC 60076, com relatórios de teste bilíngues chinês-inglês fornecidos.

Orientação de instalação no local: Manuais de instalação ilustrados e uma lista de ferramentas especiais de fixação são entregues junto com os transformadores montados em poste. Orientação remota gratuita por vídeo (WeChat / Tencent Meeting) é fornecida para pedidos iniciais de montagem em poste para auxiliar as equipes de construção no levantamento, posicionamento e fixação.

Confirmação pré-embarque: vídeos de visão completa de 360° dos transformadores acabados com parâmetros da placa de identificação e fotos mensuradas das principais dimensões da interface são enviados ao cliente para confirmação antes do envio para garantir zero desvio dimensional na chegada.

Buchas antipoluição: Todos os lados de alta tensão são equipados com buchas compostas de borracha de silicone antiincrustantes ou buchas de porcelana de longa distância de fuga com distância de fuga ≥31mm/kV (com base na tensão máxima de operação), atendendo ao nível de poluição Classe III e mantendo distância de descarga de isolamento suficiente sob acúmulo de poeira.

Invólucro do tanque selado: Tanque hermeticamente selado e tampa sem conservador para reduzir os pontos de vedação. A variação do volume do óleo do transformador é compensada por paredes onduladas, evitando a entrada de poeira no tanque através dos respiros.

Caixas de cabos opcionais: As caixas de cabos externas IP54 são instaladas em unidades com requisitos de caixa de cabos, com espaço de fiação interna suficiente e prensa-cabos para obter vedação à prova de poeira e à prova d'água.

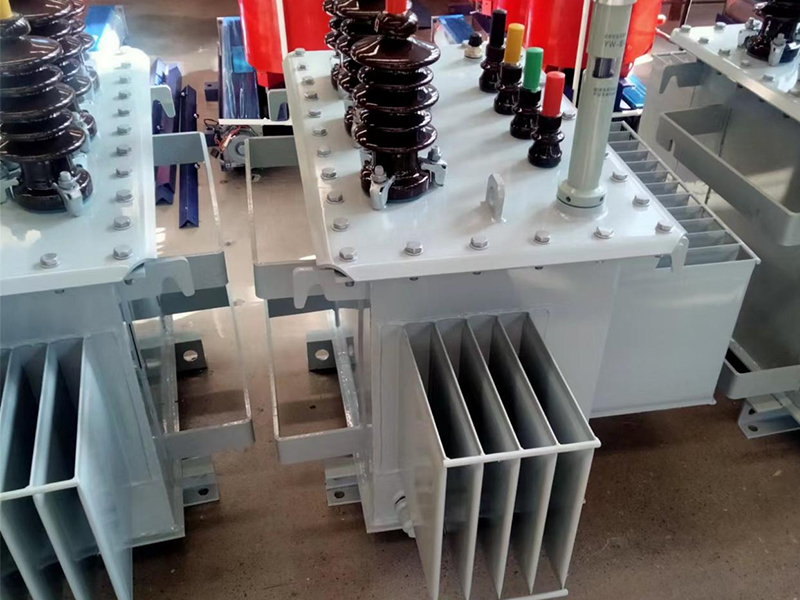

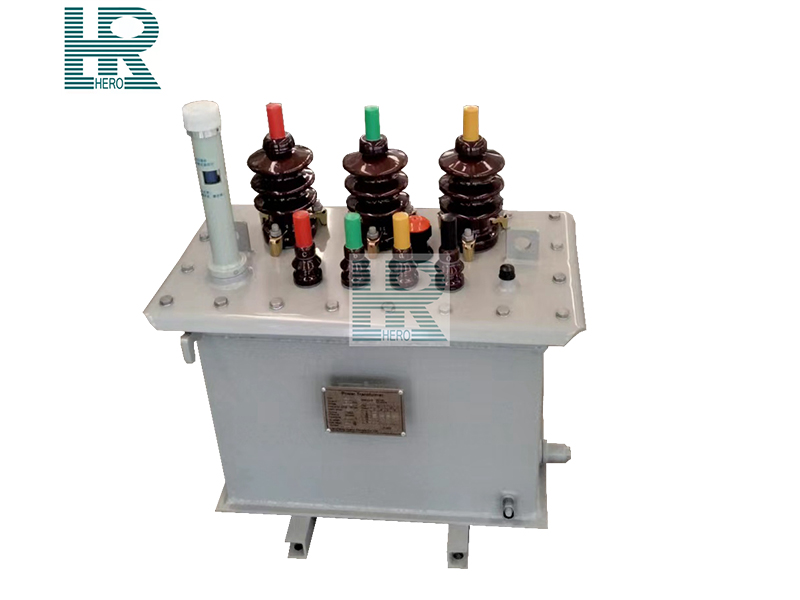

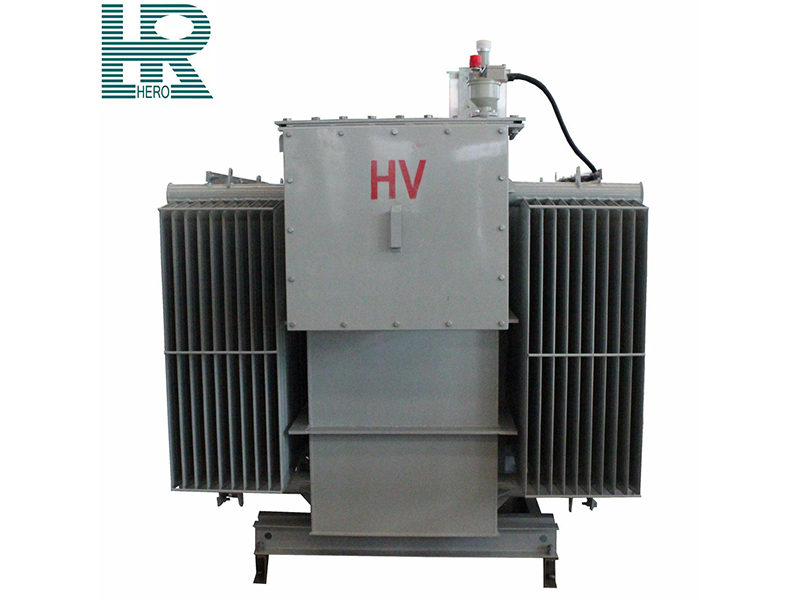

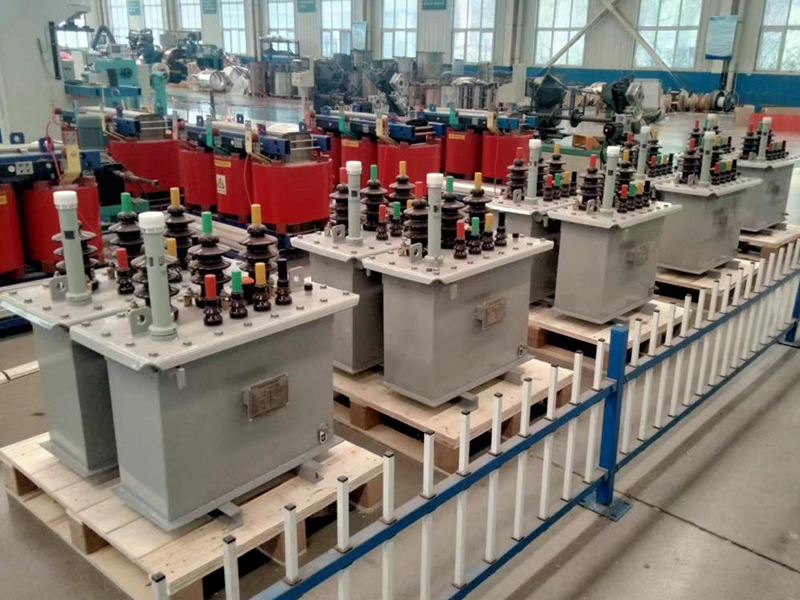

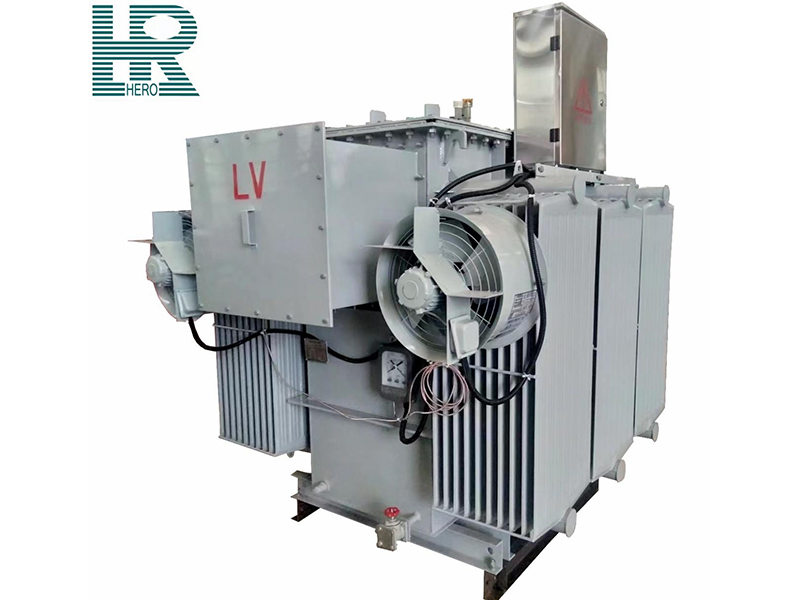

Figura 1: Fotos de vários modelos de transformadores

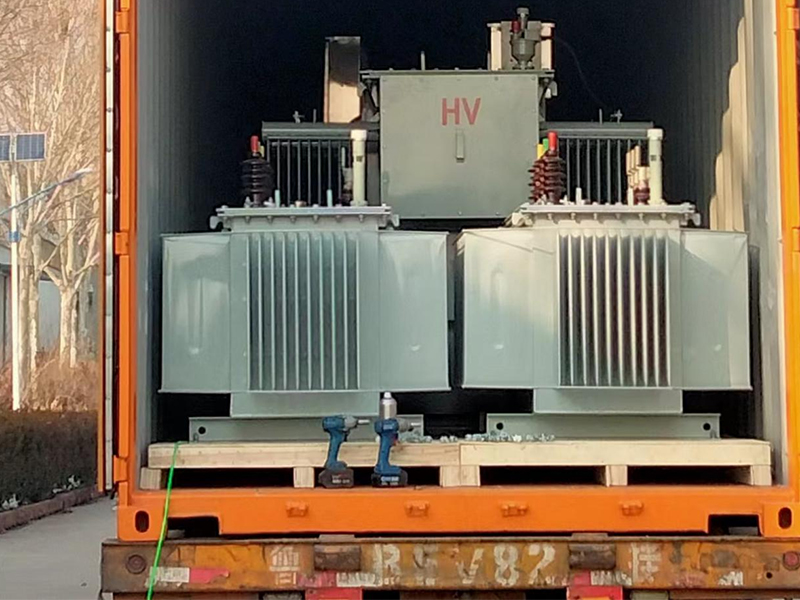

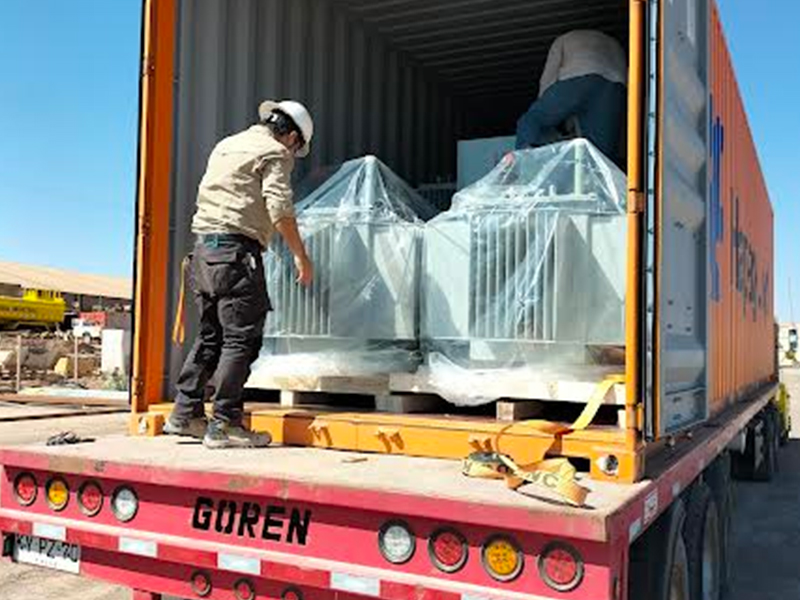

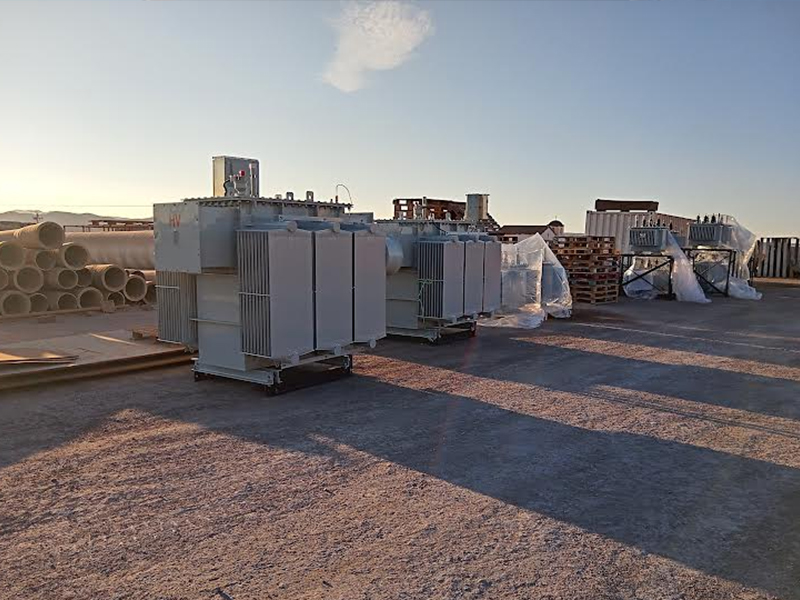

Figura 2: Fotos da mercadoria entregue e recebida pelo cliente
